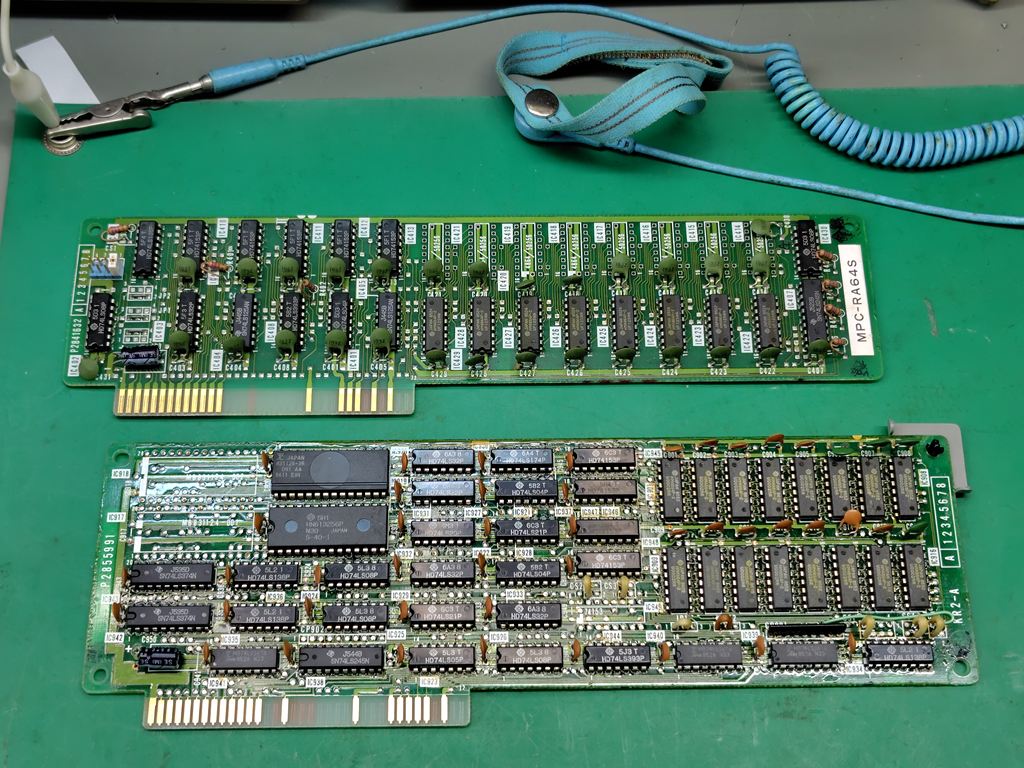

S1用拡張メモリ+漢字ROMカード KR2-AとMPC-RA64Sを512KBに改造する

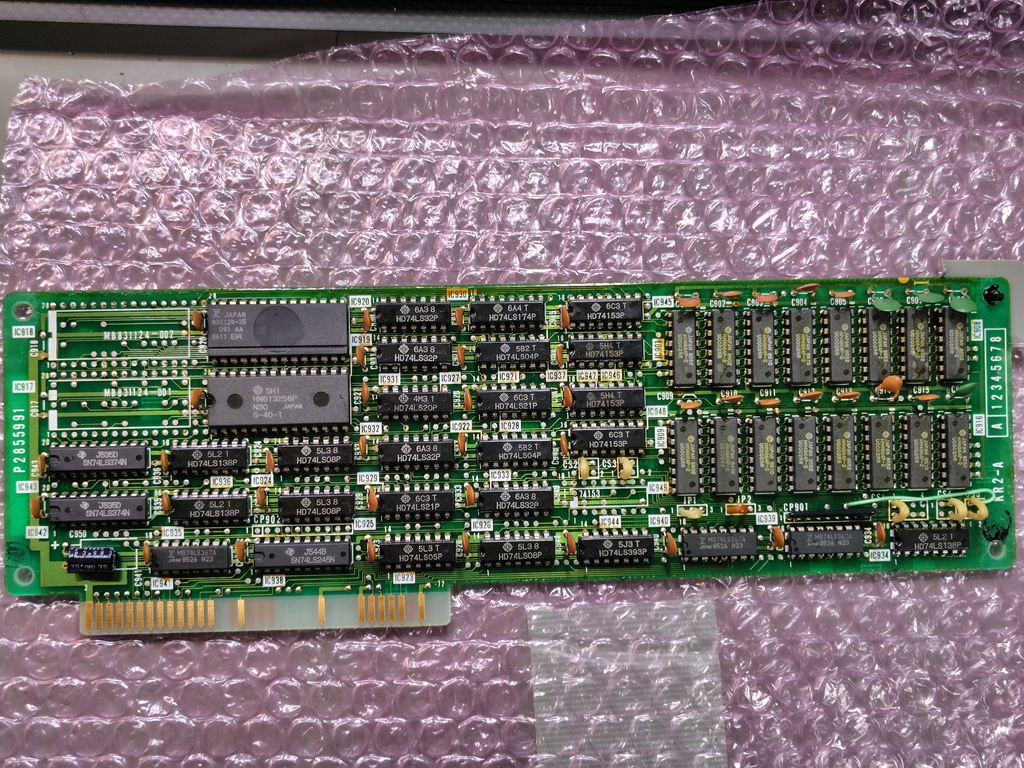

S1用の拡張カードでKR2-Aを入手できたのでRAM部分を512KBに拡張してみました。

実際にはS1用ではなくJB-806E来夢来人用の拡張カードらしいです。来夢来人はS1と同じ72Pの拡張スロットが2本ですが拡張ボードA等でスロットを増やせないので、
漢字ROMと拡張RAMカードが一緒になっている複合カードが都合が良さそうです(^^)

漢字ROMはMB831124-35(041)が実装されており第一水準ですが、回路パターンはMB831124
の(001,002)を実装すれば第二水準にも対応できるようでこれは強力・・・(^^)
DRAM部はHM4864が16個で128KBの拡張メモリになっています。
このDRAMを256KBitを16個に置き換えて512KBの拡張メモリに改造しました。

DRAM剥がしの作業ですが、KR2-Aは1枚しか持っていないので失敗は許されません(^^;;;そのため数枚所持しているMPC-RA64Sで練習してからKR2-AのDRAM剥がしを行いました。

その時の記録です(^^)

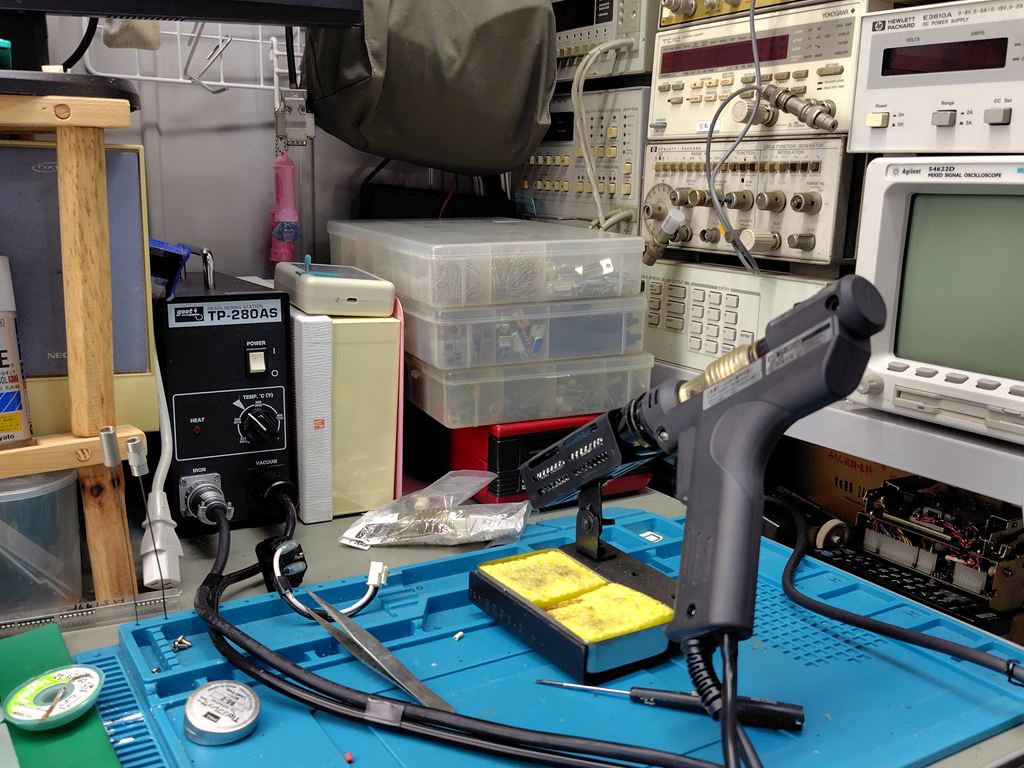

今回使用したハンダ吸い取り機はgootのTP-280ASです。この吸い取り機は標準で付いている1.0mmΦのコテ先を使うといまいちですが別売りの0.8mmΦの
コテ先に付け替えると別物のようにキレいに吸い取ることができます(^^)

新品のフィルタに交換して作業開始gootのフィルタは安いので大切な基板はできるだけ新品に交換してから作業した方がよさそう(^^;;;

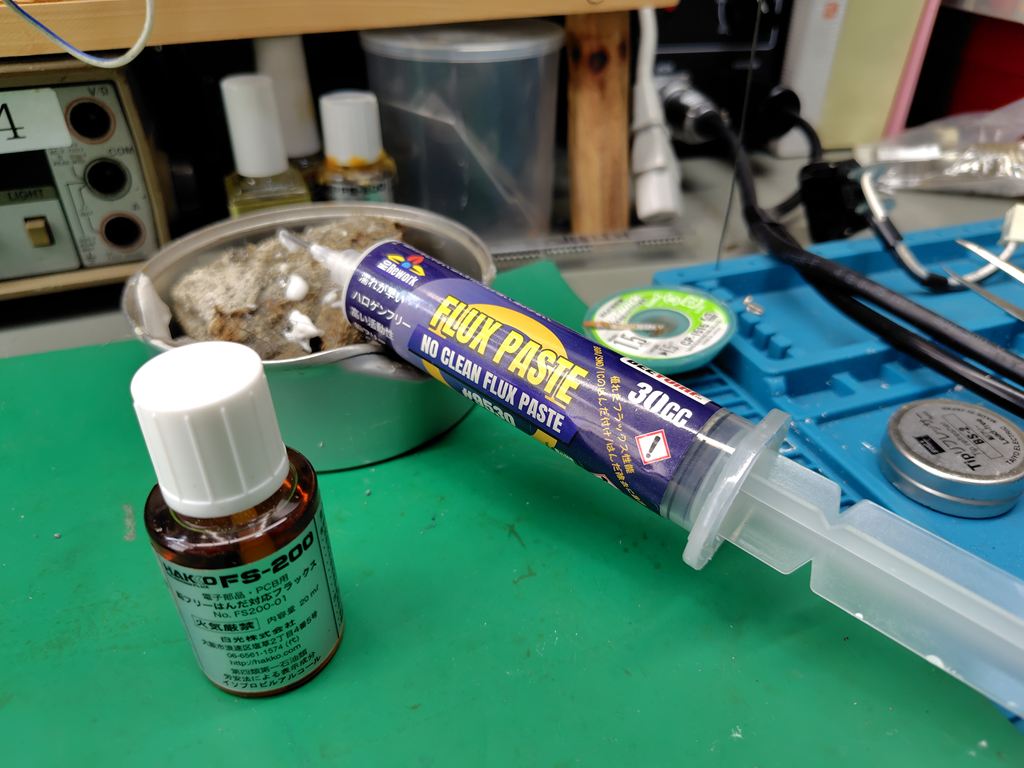

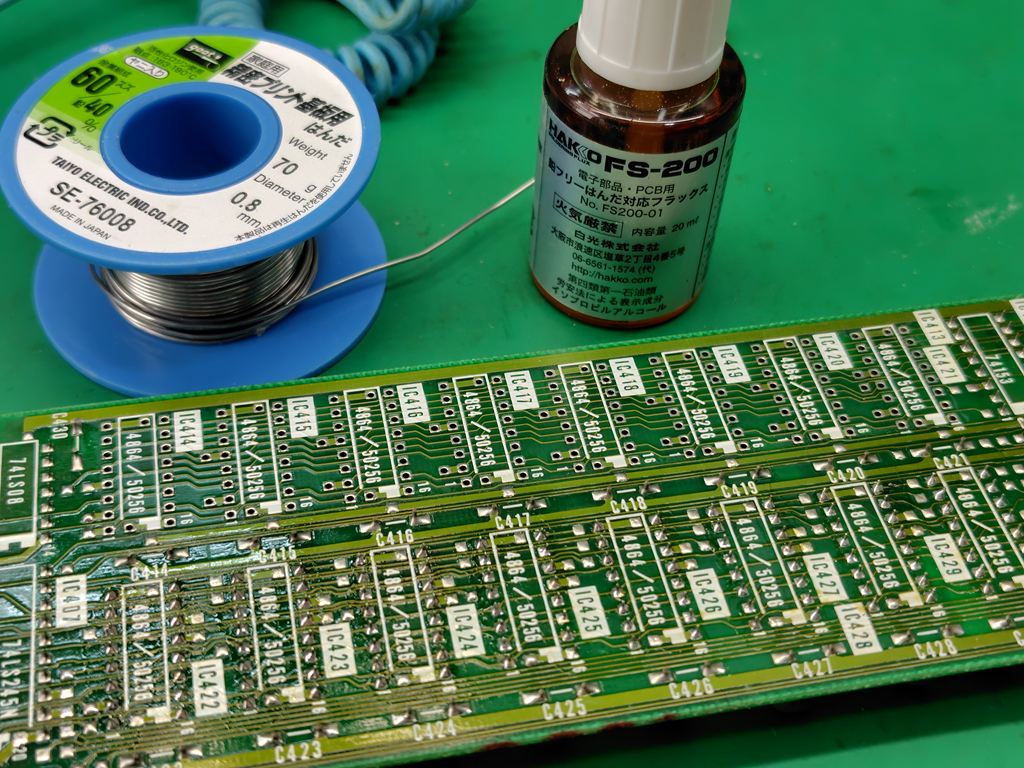

使用したフラックスはアマゾンで売っていたペースト式の物と白光のFS-200ペースト式のフラックスは安くて大容量でかなりFBです

まずは、練習用にMPC-RA64SのRAM剥がしから始めました(^^)

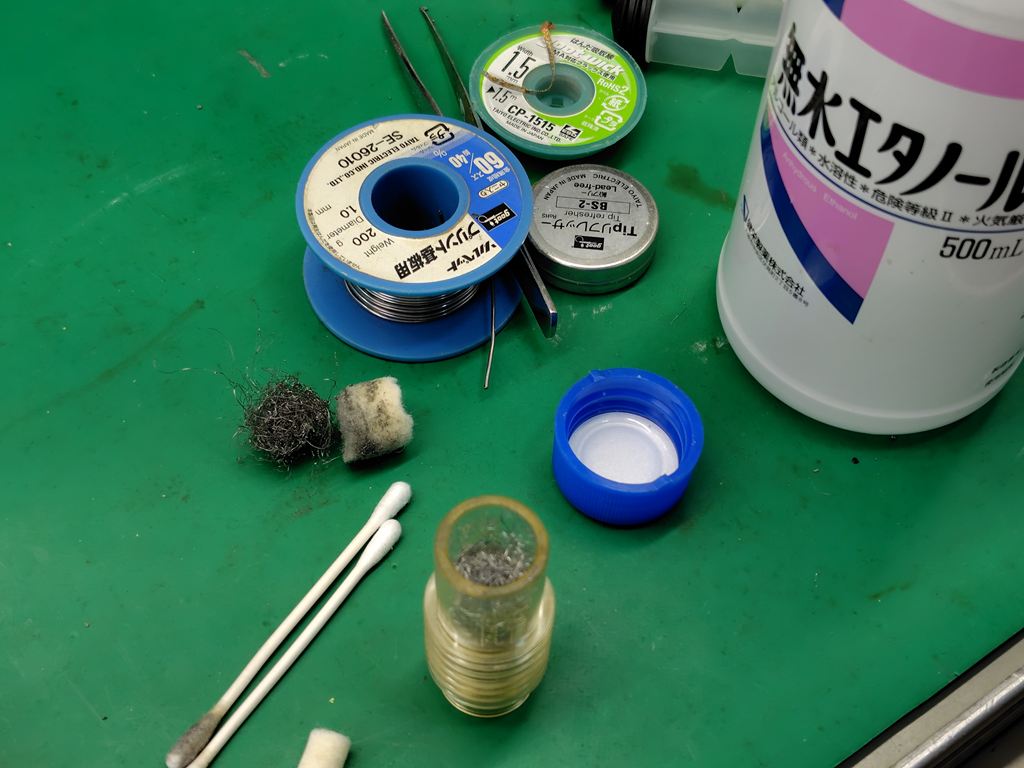

今回外すランド部分全てに新しいハンダでを足して馴染ませておきました。恐らく融点の低いハンダの方が有利だと思われるので鉛フリーではない普通の半田でいきます。
(ホントは低融点ハンダがいいけど高価すぎて使えません・・・)

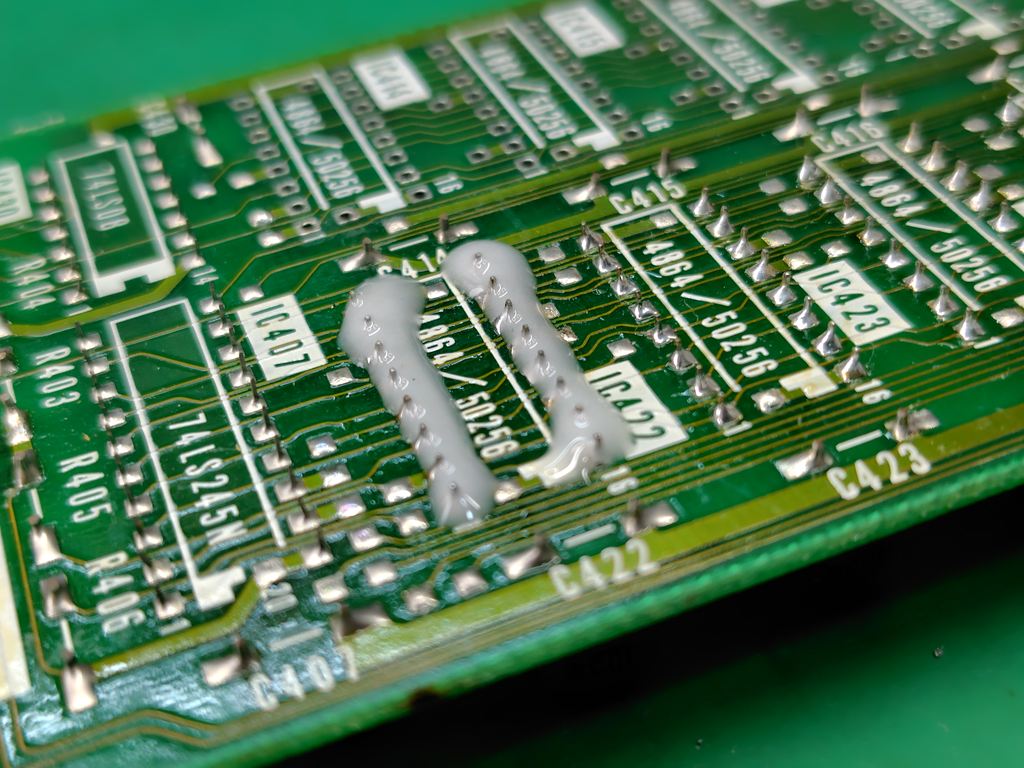

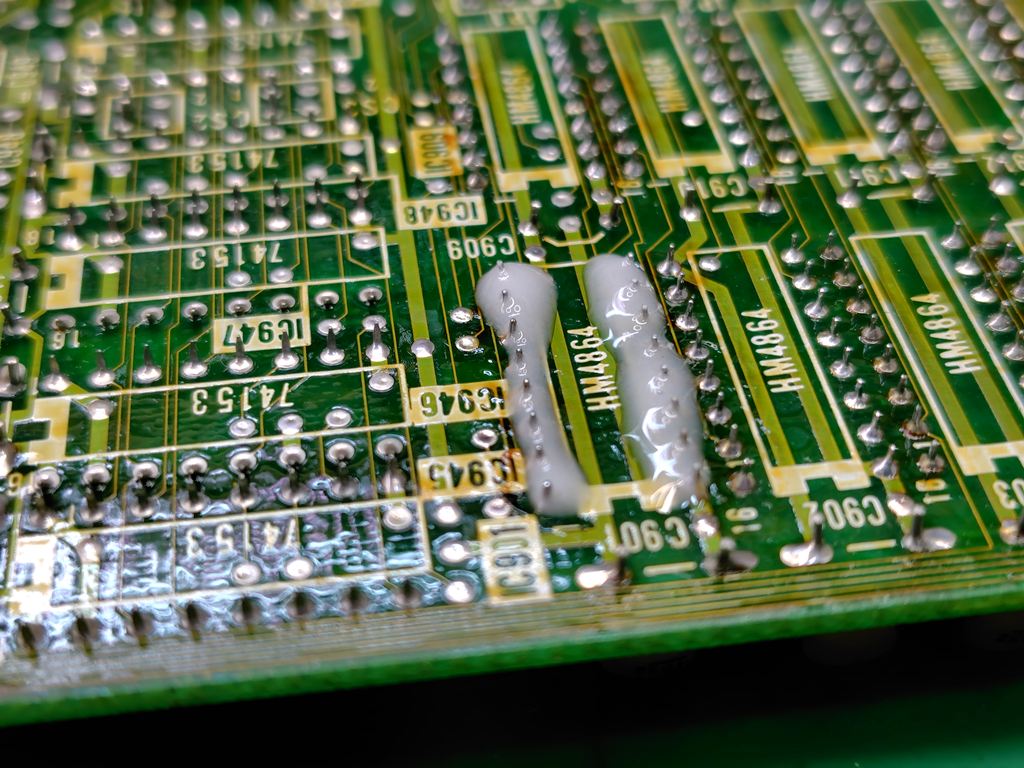

チューブ式のフラックスは大容量なのでたっぷり塗って剥がせます

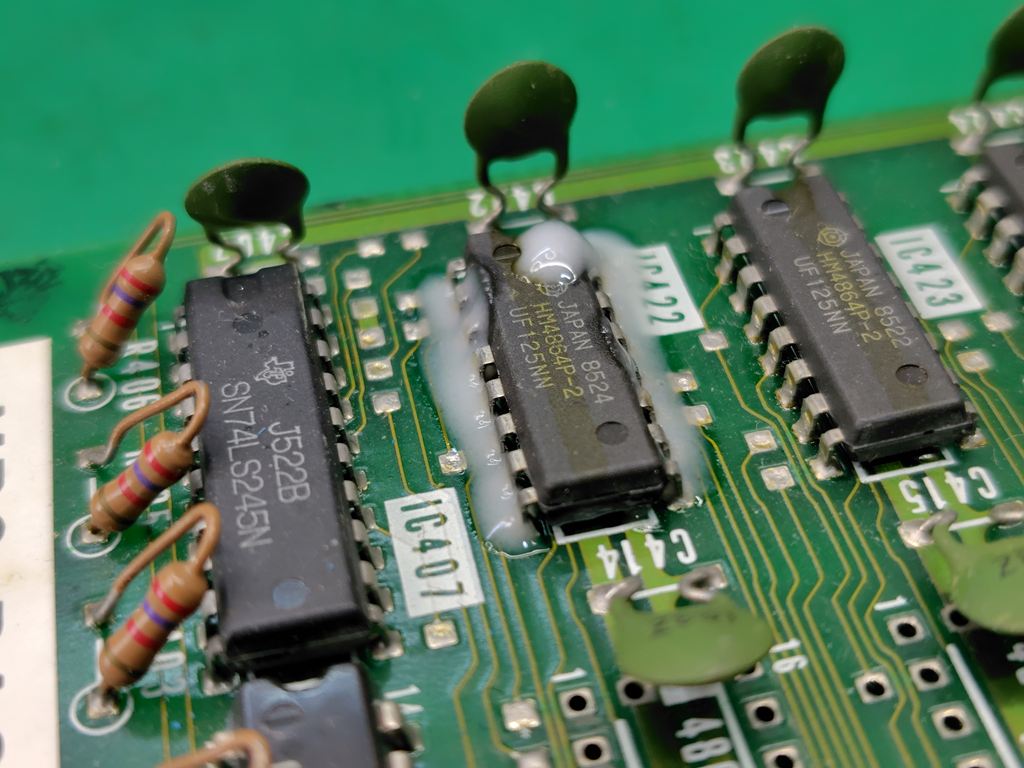

基板の裏、表両方にたっぷり塗ってもほとんど減りません(^^;;;

フラックスたっぷりなのでキレいに外れました。アマチュア無線のOMさんにパターンを壊さないコツを教えてもらいました。
①フラックはとにかく多めに塗る
②リムーバーやドライバなどの工具で剥がさないこと
③ランドの温度が下がってから引っ張ること
これが大切ということ・・・
しっかりハンダが吸えていればICは爪で少し引っ張る程度で外れます。
本当にうまくハンダが吸えていれば、ICが勝手に基板から外れて落ちます(^^)

TP-280ASで一番うまく吸えるコテ先の当て方は、
ハンダを溶かすときはコテ先の穴にリード線を入れて左右に2回ぐりぐり動かして、
吸うときはぐりぐりを止めてリード線をICの中心方向に寄せてから吸引、
吸った後はポンプオンで時計方向に円形にぐりぐり3回転
これをやると上手く吸えており、ほぼ爪をあてるだけでICが外れます。
(吸引レバーを引くときにICの中央側に寄せて吸引したときに穴がコテ先より外に出るときは
IC中央方向に寄せるのはやめてコテ先と穴の中心を合わせて吸った方が良さそうな感じでした)
色々試した感じでは白光のFR-301とは最適な吸引のタイミングが違います(^^;;;

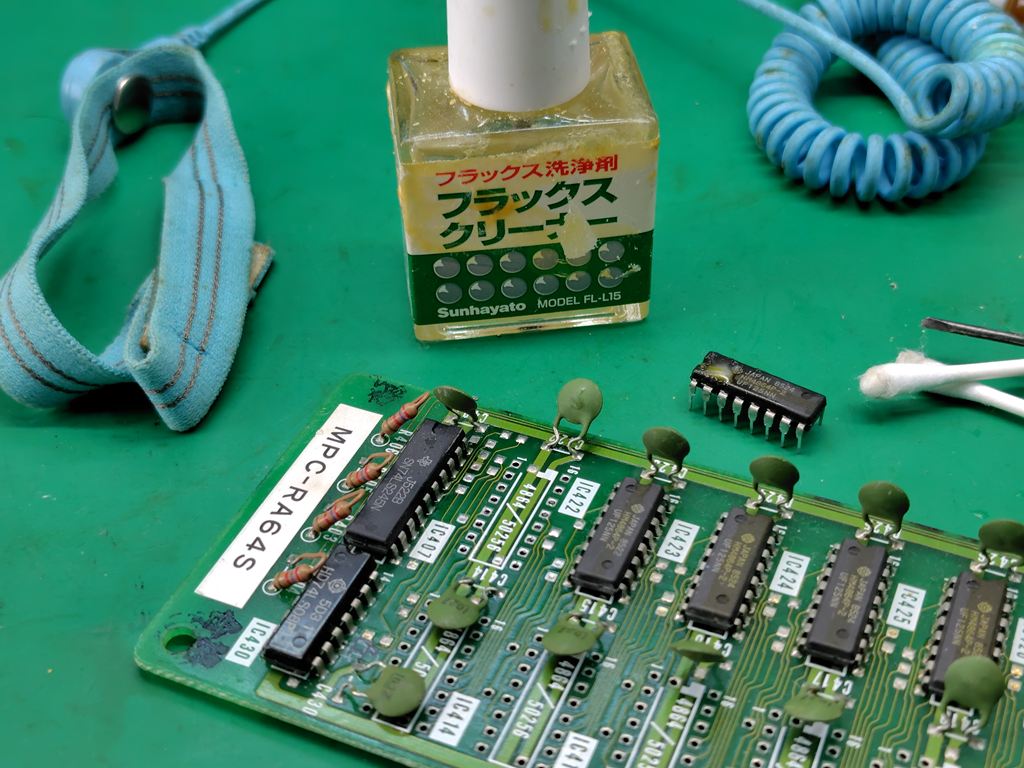

フラックスでべたべたなので、ICを1個ずつ外しながらフラックスクリーナできれいにしても
いいのですが、

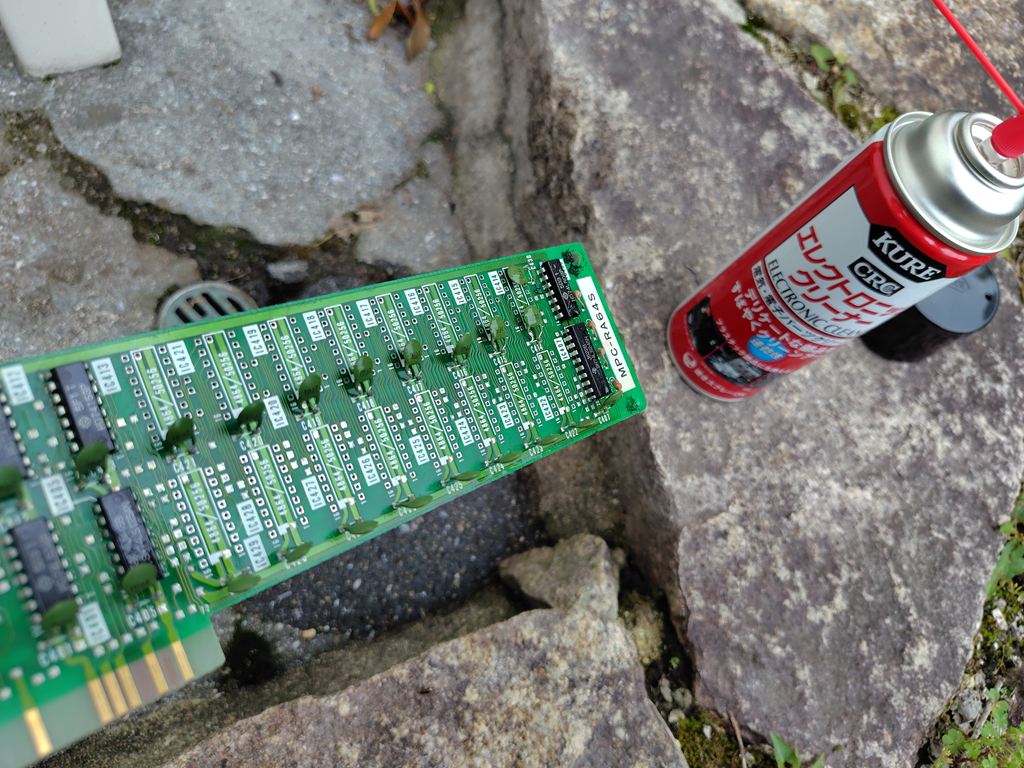

面倒なので最後にまとめてパーツクリーナで流しました。

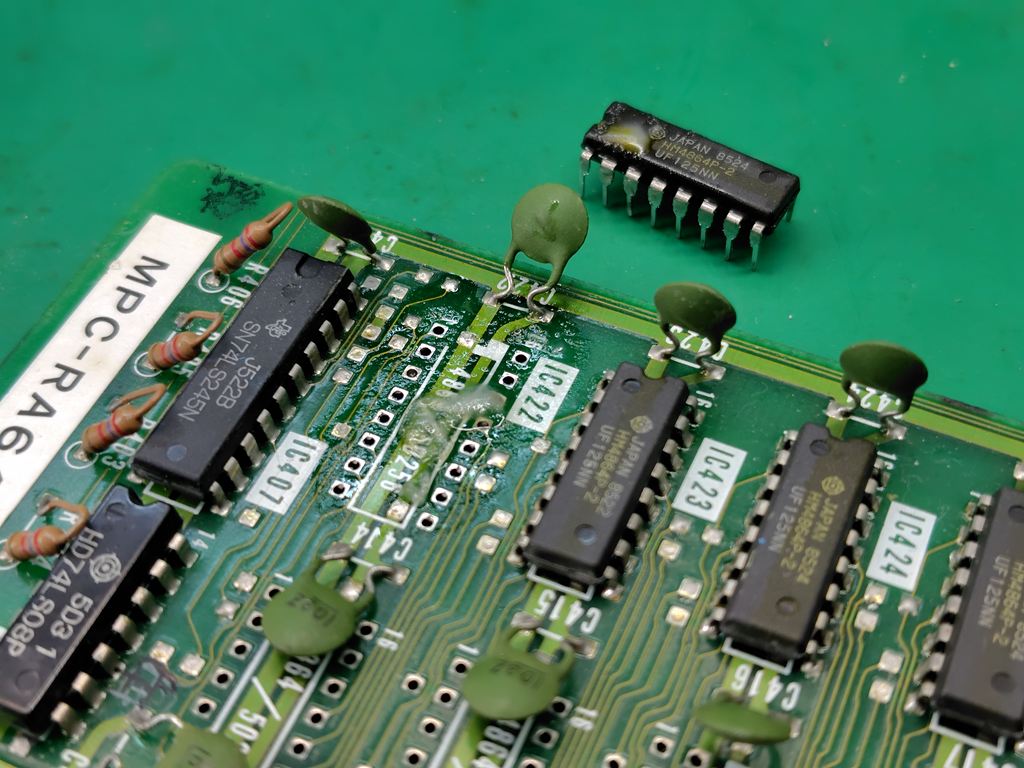

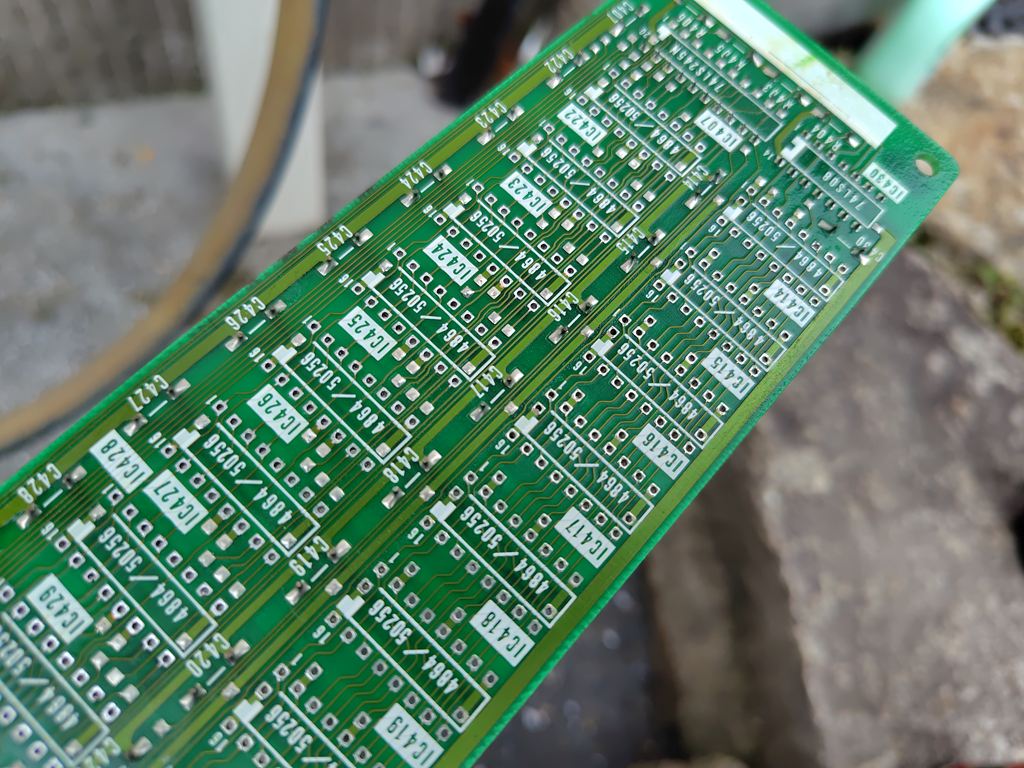

ランドやパターンを壊すことなくきれいにICが剥がせました(^^)MPC-RA64SなのでDRAMは8個しか実装されておらず、作業が楽です(^^)

MPC-RA64Sで慣れたので、本番のKR2-AのIC剥がしに入りますKR2-AのRAM剥がしもフラックスべったりでチャレンジ

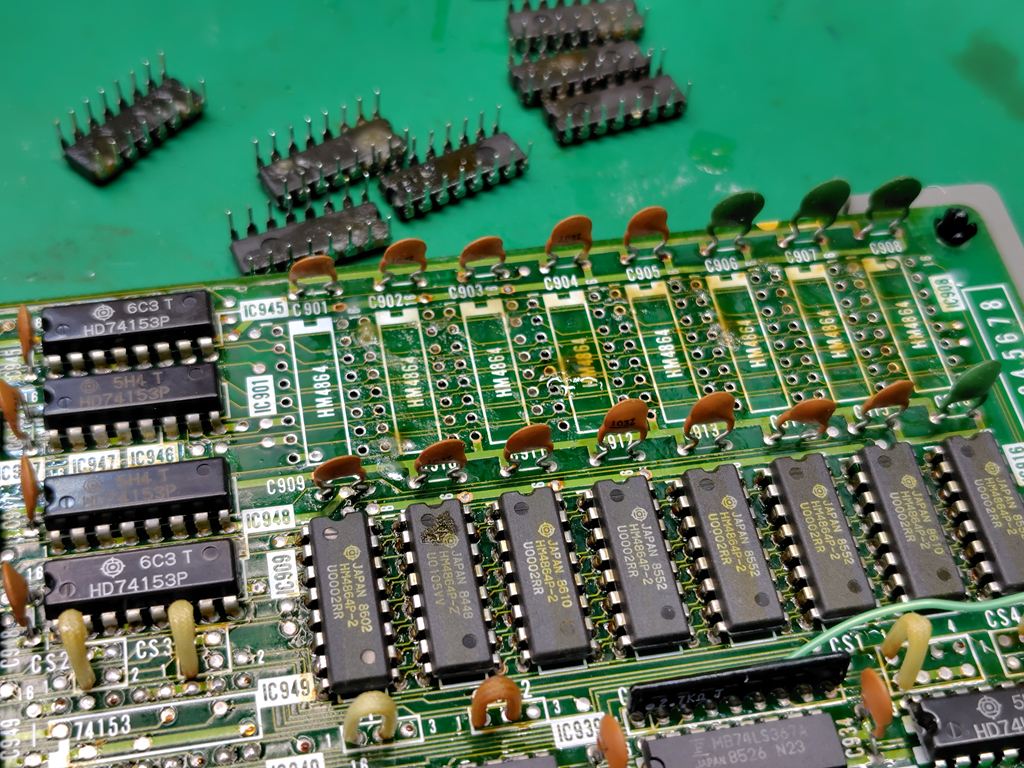

半分くらいまで剥がして、MPC-RA64Sの基板とハンダの吸われ方の違いを確認します(^^)MPC-RA64Sの基板よりランドが少し小さい印象ですが、MPC-RA64Sの基板よりハンダの吸いは
良い気がしました。

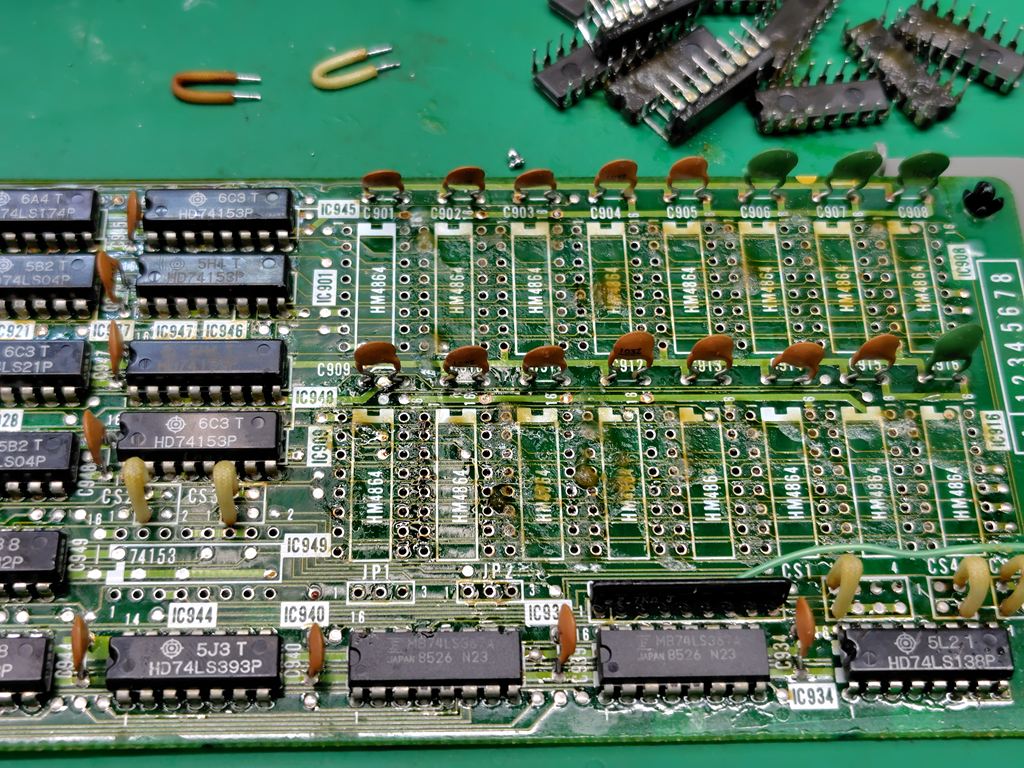

殆どのDRAMが爪で引っ張らなくても、自然と基板から落ちて外れました。MPC-RA64Sの方がRAMが外れにくかったので、RA64Sで慣れておけばランドやパターンを壊すことは無さそうです(^^)

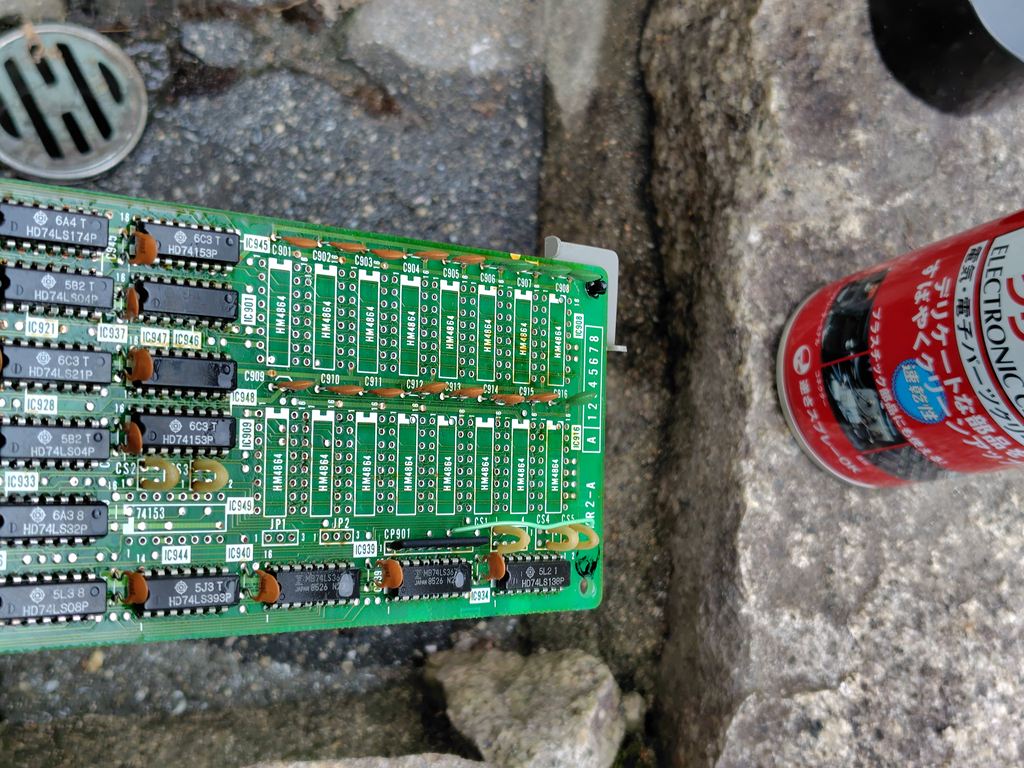

基板の裏も、表もフラックスべったりなので、KR2-Aもパーツクリーナで一気に洗浄しましたこれは便利(^^)

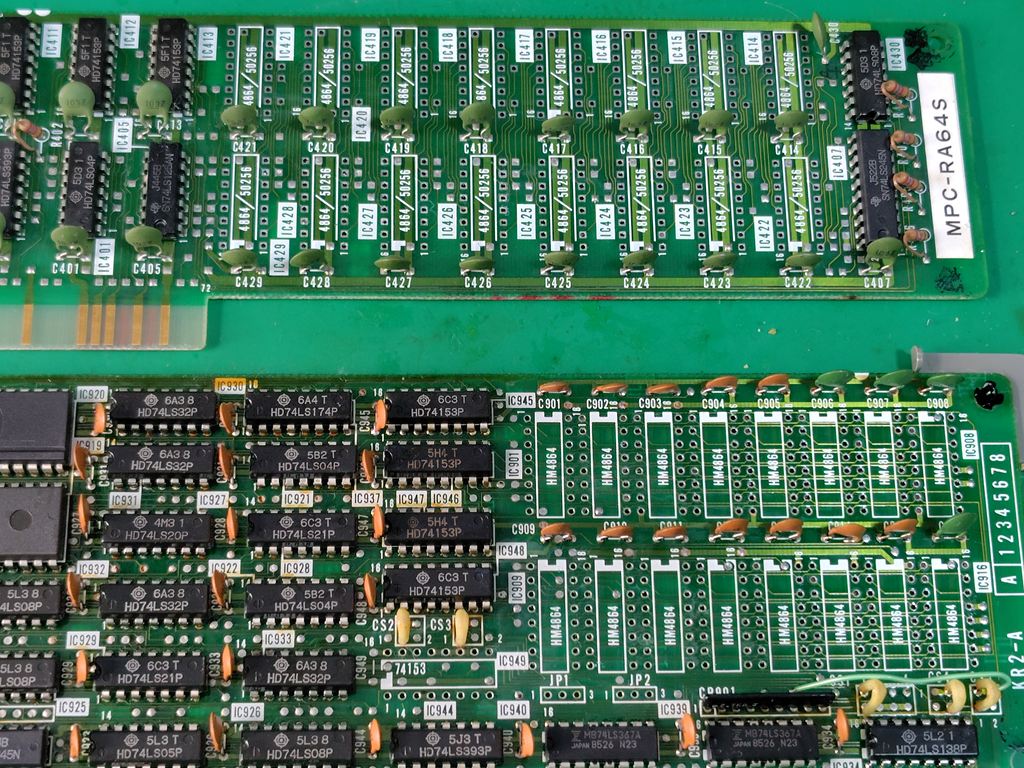

MPC-RA64SもKR2-Aもランドやパターンを壊すことなく無事にDRAMを剥がせました(^^)以前、吸い取り線を使っていた頃は全滅だったので、やはり道具の違いですね(^^)

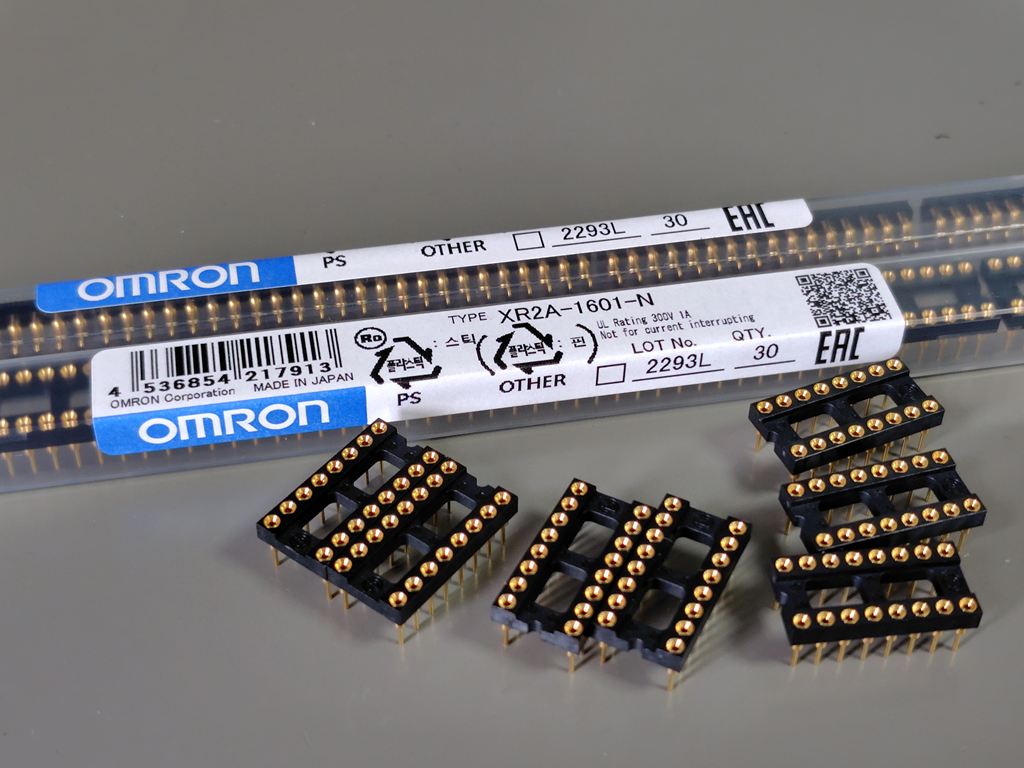

今回はICソケットにオムロンのXR2Aの金メッキ丸ピン背高タイプを使いました。XR2Aでもそれなりに高価ですが1個250円程度でまだなんとかなります、山一のIC30だとソケット
だけで1個1000円近いのでこれは無理かも・・・

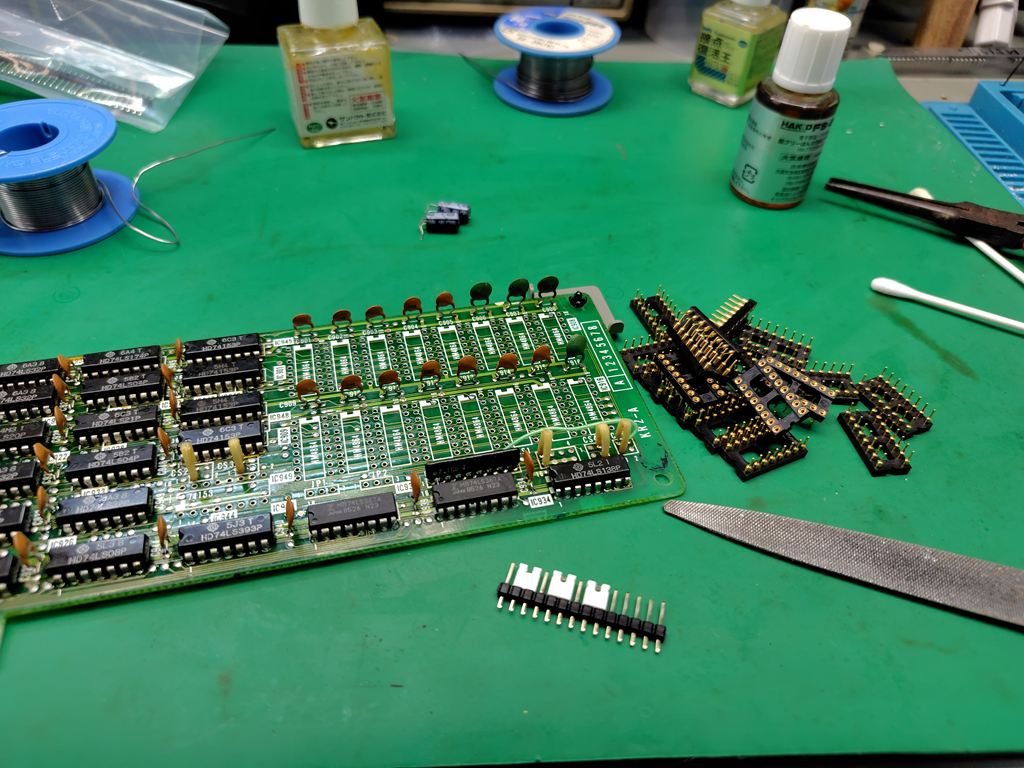

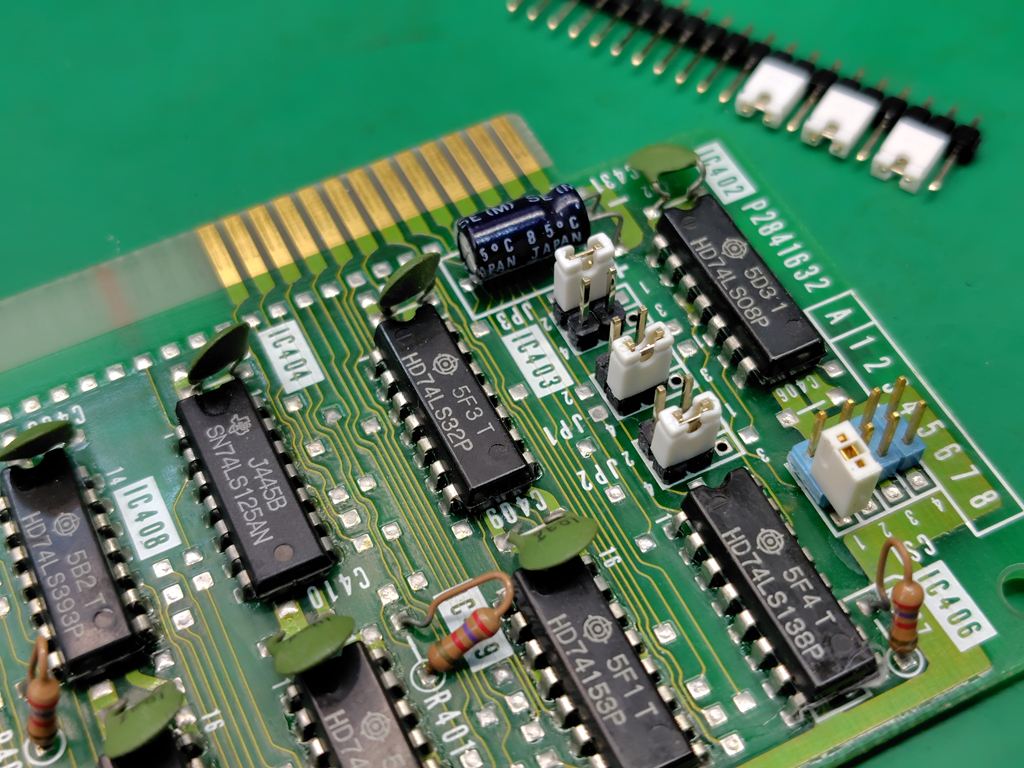

元々はMPC-RA64SもKR2-Aもジャンパピンはワイヤの固定ジャンパでしたが、せっかくICソケット
にしてDRAMを差替えられるので色々なアレンジに設定可能なようにジャンパピンにします

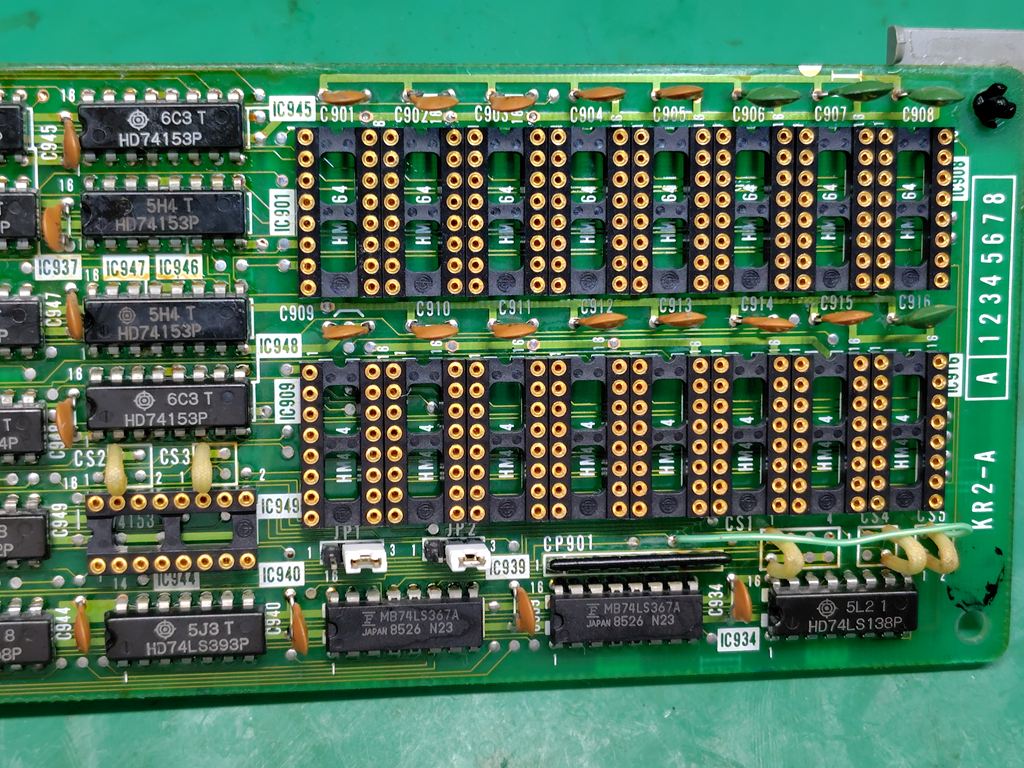

KR2-AはICソケットを取り付けるとICソケット間の余裕は全くなし。ICソケットによっては側面を少し削らないと入らないソケットもあるかもしれません(^^;;;

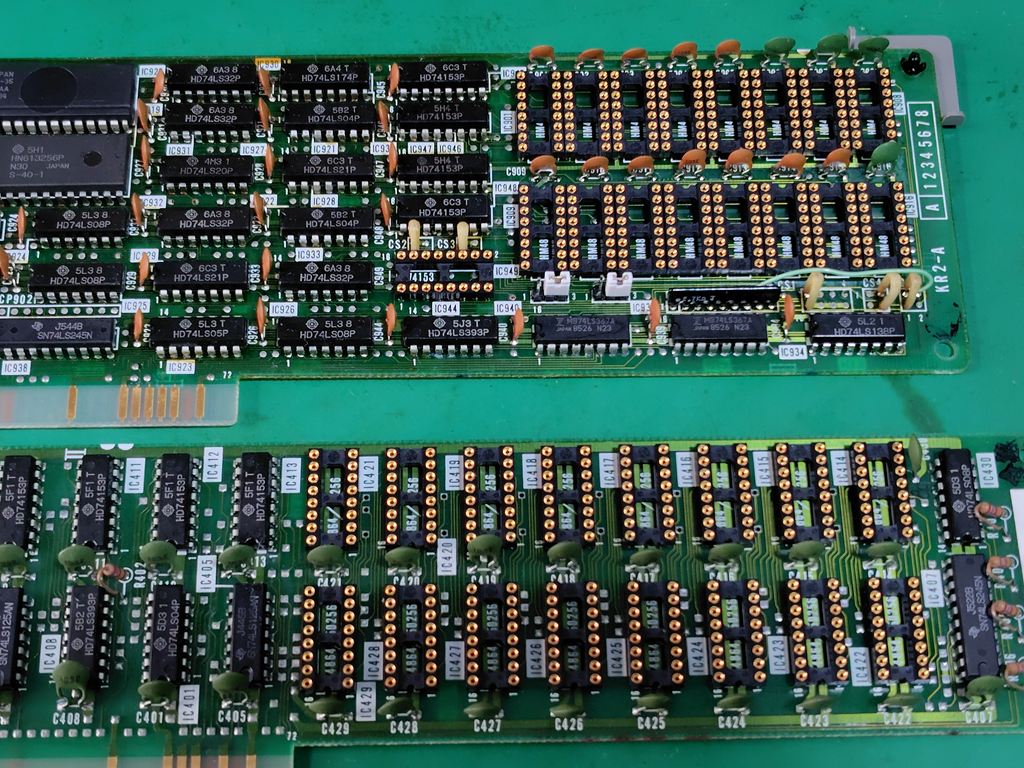

MPC-RA64SもKR2-Aも無事にICソケットが半田付けできました(^^)壊さなくてよかった～

DRAMはeBayで安いものを見かけたので中華なお店からμPD41256C-10を50個買ってみましたNEC IRELANDのプリントがあるもので、簡易チェックでは50個中2個が不良っぽいですが
1個当たり110円なので安いです(^^)

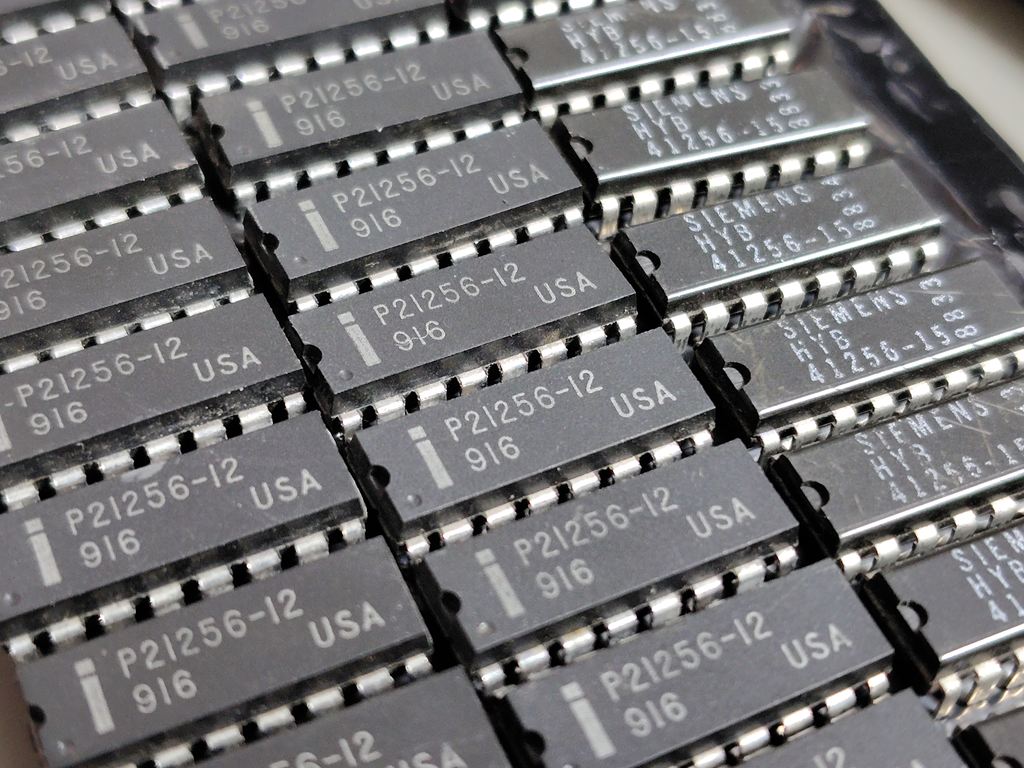

JEDEC準拠のDRAMは昔たくさん購入していたので、手持ちが色々あります10年くらい前に購入したインテルのP21256-12やSIEMENSのHYB41256-15なども出てきました。

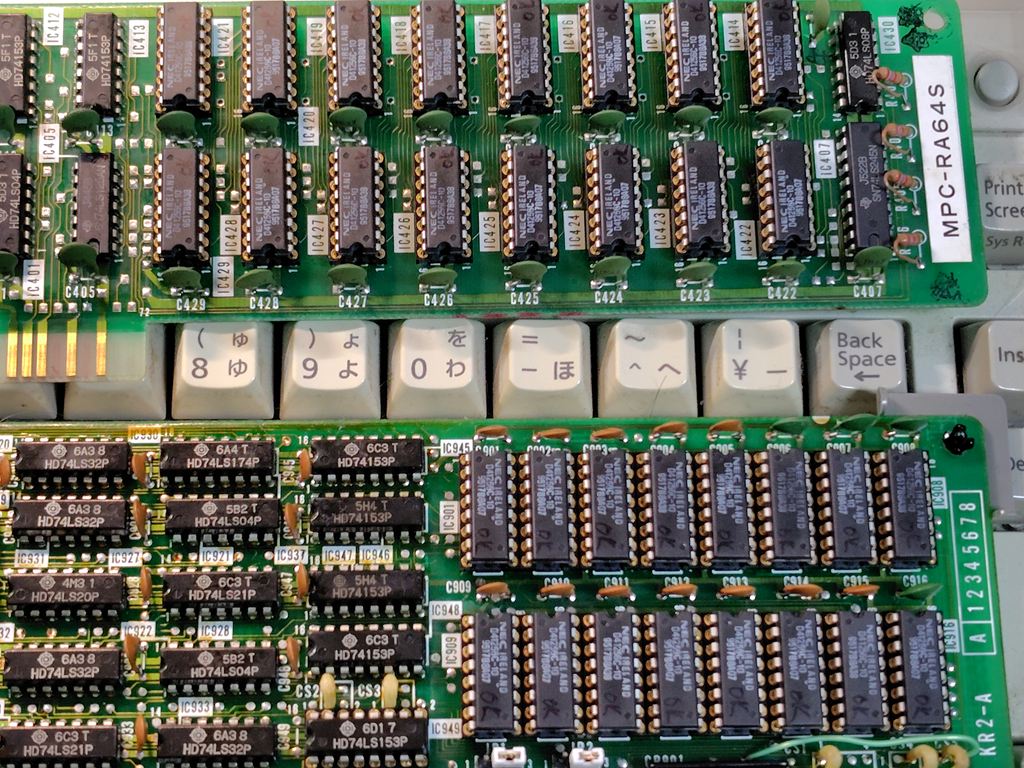

DRAMを実装して改造完了(^^)S1で512KBのRAMを使う機会はほとんど無さそうですが、やはり512KBの満足度はすごい(^^;;;

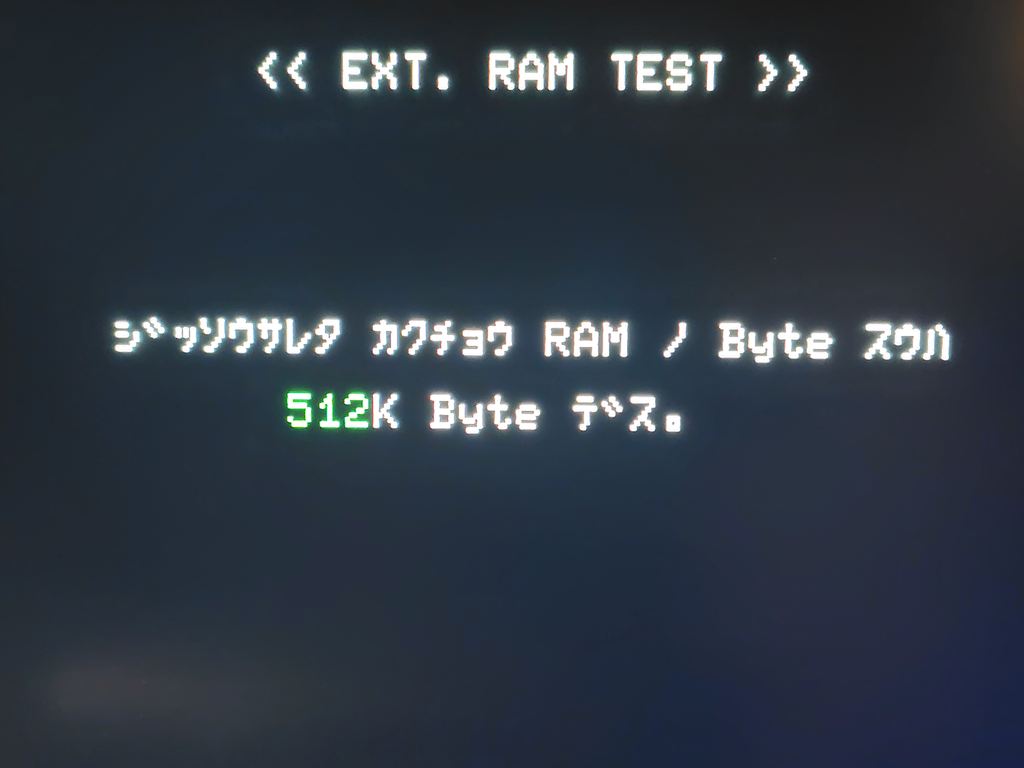

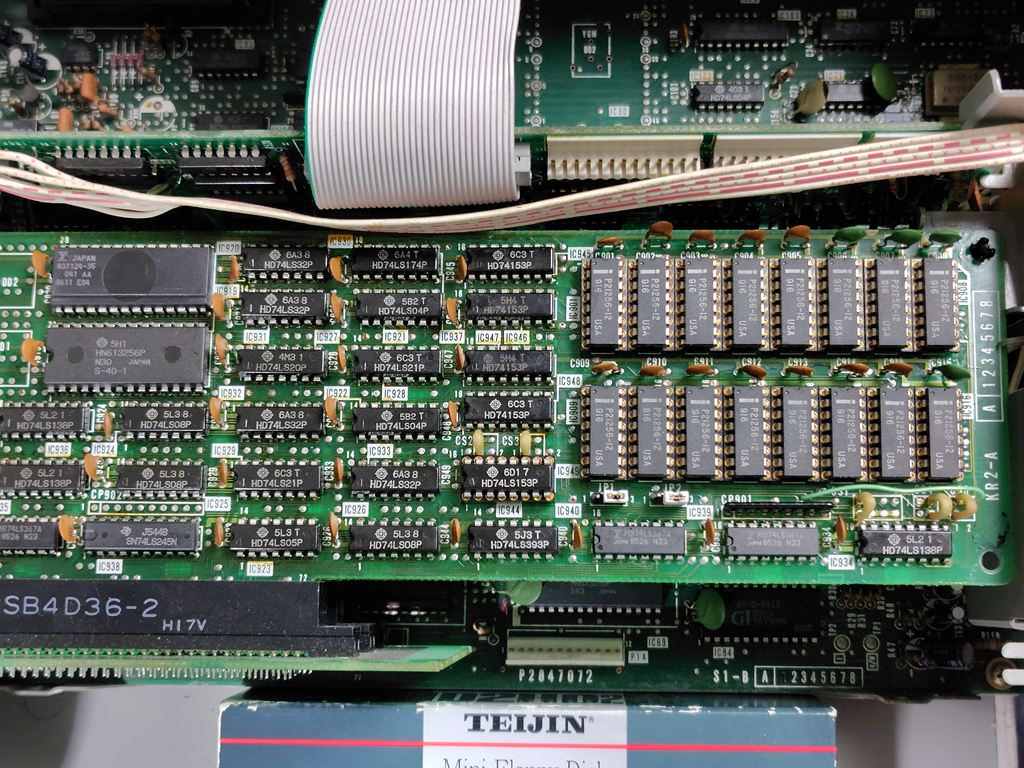

早速S1/30に取り付けて動作確認実施(^^)無事512KBで検出されました。MPC-RA64Sも無事に512KBで検出されて一安心(^^)

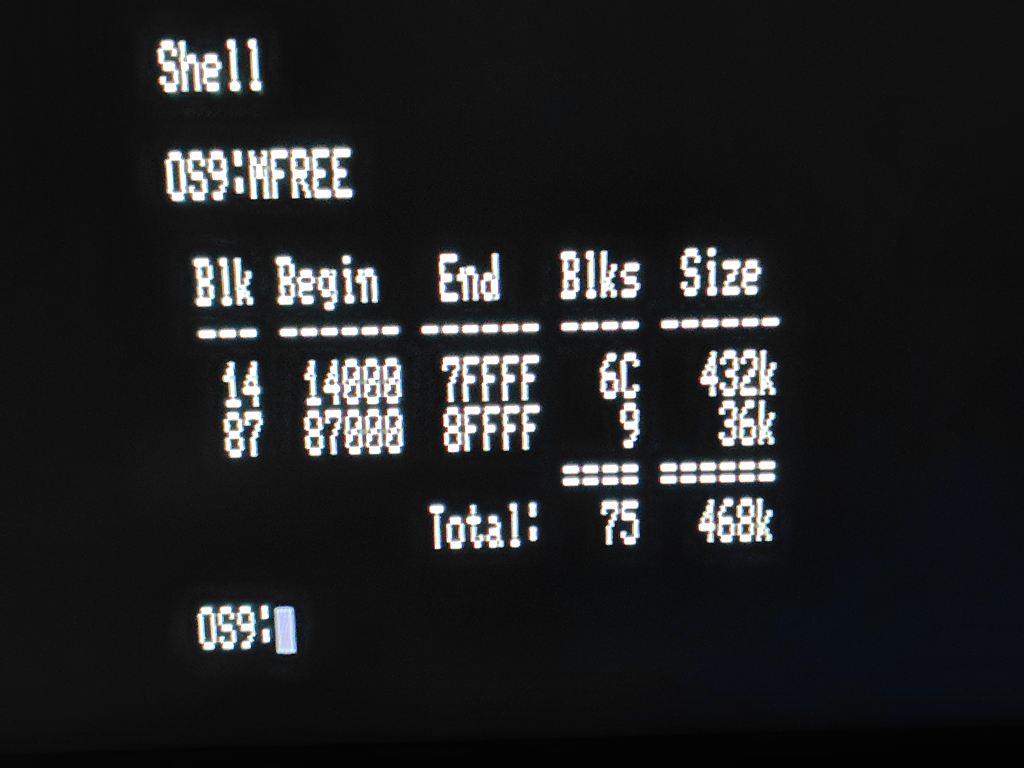

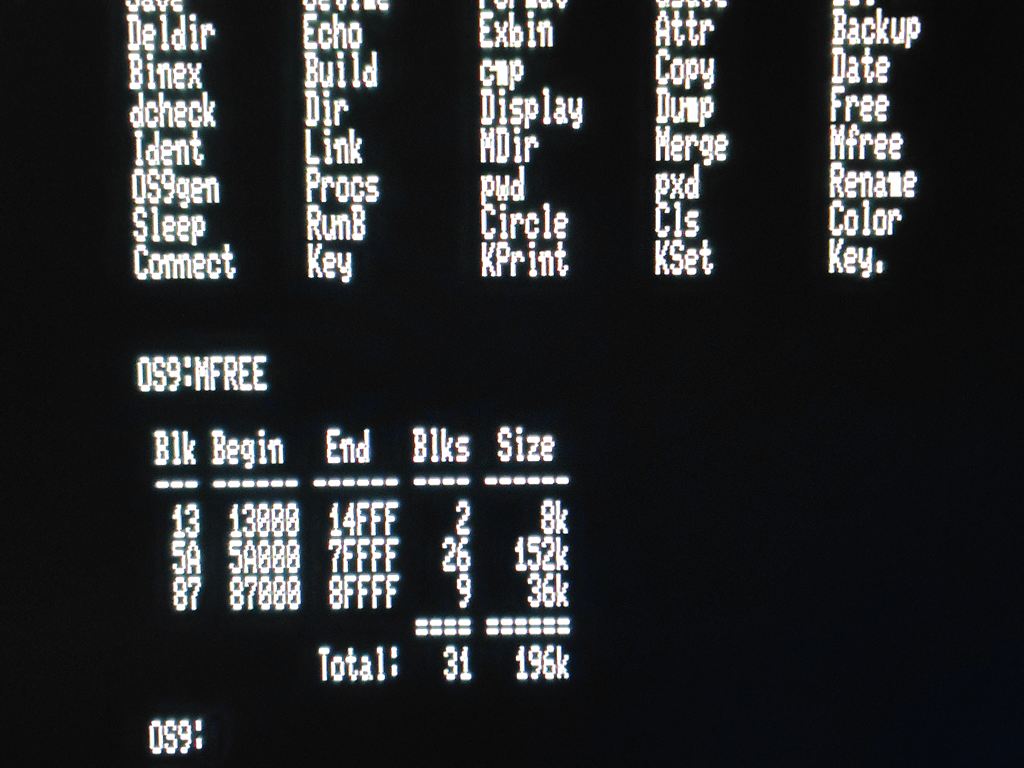

OS-9 LEVEL2のMFREEでも確認してみると、メインメモリ容量増えています(^^)

実際にモジュールをロードしてメモリとして使えるかもチェックしてみますフロッピ内にある全てのモジュールをメモリにロードしても使いきれないほどの大容量
これはすごいです(^^)

せっかくなのでKR2-AはDRAMにインテルのP21256-12を取り付けて満足感を上げますKR2-AはMB831124-001&002 を実装できれば漢字第二水準まで扱える漢字ROMカードなので
ある意味最高の拡張カードだと思います。
行方不明中のMB831124-001&002を早く見つけ出して実装してみたいところ・・・(^^)

---

■ジャンパピン設定

Sasajiさんの回路調査によりKR2-Aで512KBメモリ対応にするためには、
JP1 が 「2-3」
JP2 が 「2-3」
IC949 に 74153を追加 でいけることの情報を頂きました。ありがとうございます(^^)
(標準の128KB時は JP1 が 1-2　JP2が 1-2　IC949無し でした)

MPC-RA64Sを512KBに改造したときのジャンパ設定JP1が「3-4」  JP2が「3-4」  JP3が「1-2」  CS1は全てOPENです

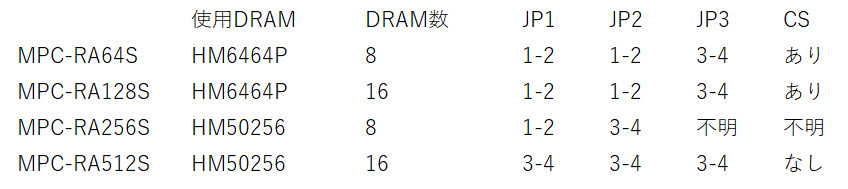

MPC-RAxxS拡張メモリカードのジャンパピン設定メモ

I/O誌やネットの画像から収集した情報なので間違ってる可能性もあるかもしれません(^^;;;
間違えていたらご指摘下さい
