最近イーサネットソケットからRS232C機器を制御することが増えてきたので机上デバッグ用にXPortで工業用のデバイスサーバの代替えができないか調べています^^;;
手持ちのXPortは03Rと01Rなので03Rの情報を中心に調べてみます。
ピンアサインとソケット⇔COM設定だけ何とかなればいけそうな感じなので、COMポート設定の詳細を収集・・・
基板裏面から
| 基板裏面から １ ＝ ＧＮＤ ２ ＝ＶＣＣ（３．３Ｖ）←コレ注意 ３ ＝ ＃ＲＥＳＥＴ（内部プルアップあり） ４ ＝ ＤＡＴＡ ＯＵＴ ５ ＝ ＤＡＴＡ ＩＮ ６ ＝ ＣＰ１（ハードフロー時はＣＴＳに接続） ７ ＝ ＣＰ２ ８ ＝ ＣＰ３（ハードフロー時はＤＴＲに接続） |
RS232Cから接続する場合
COMポートに9600bpsでパラメータ=N81Nでターミナルを接続。
ターミナルからxを連続で送信しながらXPortの電源オン(リセット実行)

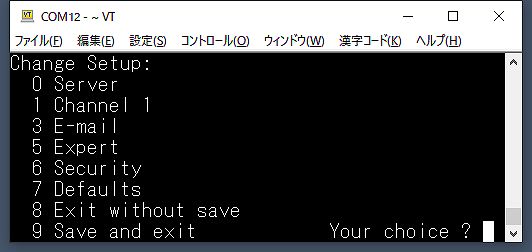

Setup Modeに入るのでここから設定実施。
Telnetで接続する場合
ポート番号9999でTelnet接続する。

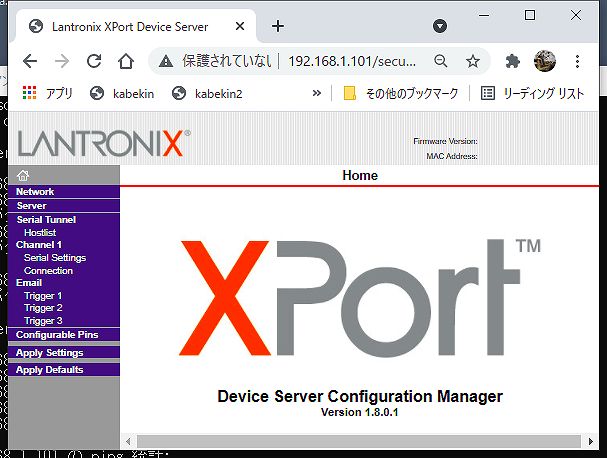

Webブラウザで設定する場合
ポート番号80でブラウザからXPortのIPアドレスに接続する。
デフォルトではユーザ名とパスワードは空欄でログインOK
メインメニュー

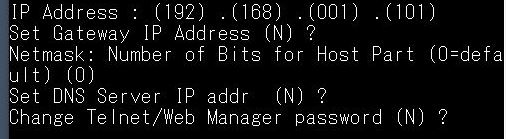

0：サーバ設定
本体のIPアドレス設定はここで行う。
設定が必要なのはIPアドレスくらいかな！？

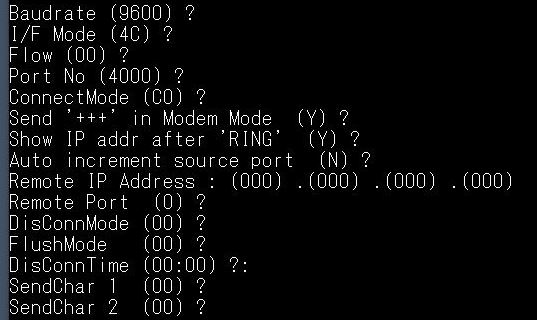

1：Channel 1 (シリアルポート設定)
COMポート関連の設定。
とりあえずイーサネットソケットとCOMポートのデバイスサーバで使用するにはデフォルトの$4Cでいけそう。
ボーレートとポート番号の設定は必修。
主要な設定項目
| 項目名 | 意味 | 設定値 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Baudrate | COMポート通信速度 | 300～115200bps (デフォルト ＝ 9600bps) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I/F Mode | RS232Cパラメータ |
デフォルト = $4C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Flow | フロー制御 |
デフォルト = $00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Port | IPポート番号 |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Remote IP Address | 自動接続先IPアドレス | コネクトモードで自動接続に設定した場合の接続先IPアドレス デフォルト = 0.0.0.0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Connect Mode | コネクトモード | デフォルト = $C0 (自動接続しない) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DisconnMode | ディスコネクトモード | デフォルト = $00 (DTR無視のハードディスコネクト) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Flush Mode | フラッシュモード | デフォルト = $00 (バッファクリア無効) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 備考： CP端子はハードフローで使用しない場合はI/Oで使用可能 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
COMポートにXPortで設定したボーレート＋パラメータN81Nでターミナル接続。
イーサネット側はTELNET端末でXPortに設定したIPアドレス、ポート番号で接続。

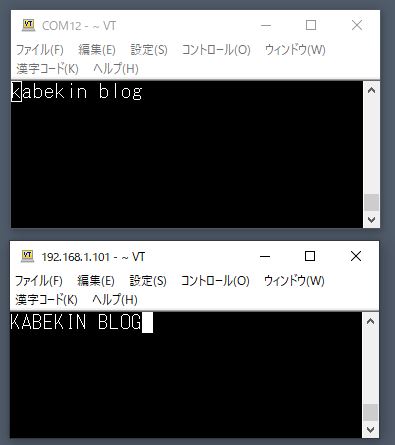

192.168.1.101とCOM12の通信をさせてみると、
これでそのまま通信できますが
COM→ソケットは垂れ流し、ソケット→COMはCRがデリミタになってるようです。
機器の細かい設定は色々パラメータをチューニングしないと正常に通信できないかも・・・
実際にWinsockのソケットやCOMの受信イベントで実装する場合はデリミタ処理はソフトの中に組み込むのでいいのかな！？
最近はModbusのRS422機器がイーサネットソケット経由になった機器が増えているので回線をXPortで代用できれば現場に行く前に通信回線がデバッグできるので、これは良さそう
(装置に付いている工業用のデバイスサーバは高価すぎて個人で買うのは無理ですね・・・^^;;）
そんなXPortの通信設定メモの記録・・・
