S1-OSのフロッピをバックアップする。再チャレンジ(^^;;;

前回の作業で失敗したS1-OSのコマンドフロッピ以外のディスクコピーをハード構成を変更して再チャレンジしてみました。

前回の作業で失敗した原因はRAMディスクを生成しコピーコマンドをRAMディスクにコピーする際にエラーになるものです。

取扱説明書の手順通りに作業をしているので操作は間違えていないと思います。
となると512KB RAMが改造品なのが問題の可能性があるのでRAMカードを交換して再チャレンジしました。

KR2-A(512KB+第二水準漢字改造)カードを外してMPC-RA64S(512KB改造) ＋ MPS-KA01Sを取付けます

ドライブ0はGOTEK-FFに変更しているのでHFD-516ドライブに付け替えます。

MPC-KA01S/MPC-RA64S(512KB改) と KR2-A(512KB+第二水準改) – MPC-68008はこんな感じ(^^)

512KB相当のMPC-RA512S相当ですが、実はMPC-RA64Sの改造品なので厳密にはMPC-RA512Sではありません・・・(^^;;;
しかし、MPC-RA512Sのサービスマニュアルと同じ設定になっているのでオリジナルに近いものであると思います。

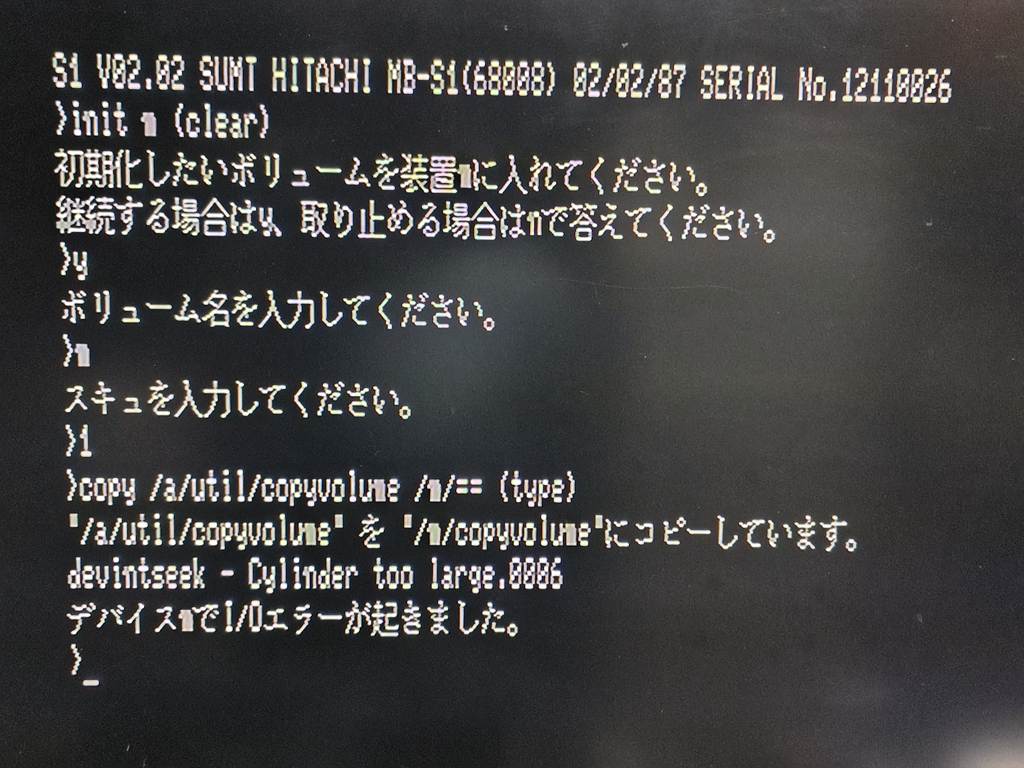

この構成でS1-OSのコマンドフロッピーからRAMディスクにcopyvolumeコマンドをコピーします。結果は同じでエラーになりました・・・・(^^;;;

どうやらRAMカードの問題ではなさそうです。
もう一台FDDを増やしてコマンドをコピーできればいけるかも・・・
ドライブを3台付けられるように細工してリベンジ予定です(^^)

コピーできないようなのであきらめて元に戻すためKR2-A改造品に戻したところRAMが32KBしか認識されなくなりました・・・

漢字ROM部分はOKなのにRAMが32KBなので拡張RAM部分のみ壊れてしまったようです(泣

基板を調べてみるとペースト固まった物なのか変色している部分がありました。

この部分が怪しいのでエタノールで掃除します。

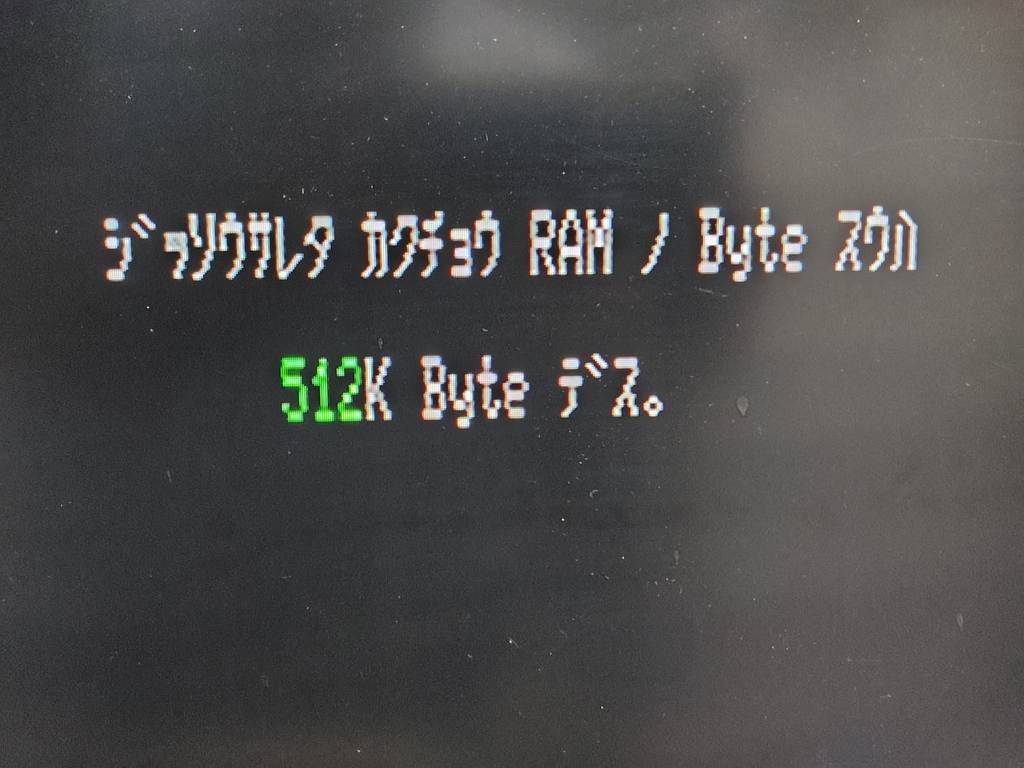

無事に直りました(^^)
IC931とIC927で何かが起こっていたようです。

DRAMの貼り替えや漢字ROMを基板から剥がした際にペーストを大量に使ったので洗浄が足りなかったのかもしれません・・・
皆さんもペーストの洗浄にはお気を付け下さい(^^;;;

そんなS1-OSフロッピーコピー再チャレンジ失敗の記録
