NEC FC-9801Kでソニーの2インチデッキPDD-150を試す

Last Updated on 2021年11月23日 by kabekin

ソニーのPC-9801用2インチデッキのデバイスドライバが入手できたのでFC-9801Kで使えるか試してみました。

私の98マシン。

内部に2GBのCF, 外部に5インチ拡張デッキを取り付けて、RAMドライブもあるので既にHドライブまであります。
A,B,C,D=HDD(CF)/ E,F=5インチFDD / G=3.5インチFDD / H=RAMディスク(MELDISK)

FC-9801Kは小型でパワフルなのでお気に入りです。本当は98MULTI Canbeがいいのですが、程度の良いCanbeは高いですね^^;;;

2インチデッキはＣバスに専用のI/Fボードを接続する必要があるのでCバススロットが一つ消費されます。

スロット3にＣバス用3.5インチデッキも装着しているので残りスロットは1個です。
残りの１スロットにいにしえのROMライター「KEM-901 やきいも」を接続しています^^

CONFIG.SYSにPDD.SYSを登録するだけで使えるようです。

引数=0が8086/V30マシン用設定、引数=1が286マシン用設定。
FC-9801Kは486マシンなので引数=1にしてみました。

CONFIG.SYSにドライバを指定後、再起動しPDD-150用のフォーマットコマンドFORMAT2.EXEで2インチメディアをフォーマット後、DIRでディスク内容を確認すると。

こんな感じで、何かおかしい様子・・・

取説を確認するとドライバに設定するCPU設定が違うとうまく動かない旨の説明がありました。

と、いうわけでFC9801KのCPUモード設定をLOWにしてみます。

CPUモードをLOW設定にするとクロックも落ちるんだと思いますが、拡張メモリのメモリカウントもしなくなるのでCPUクロックだけでなく古い98仕様に近づくことを期待して再度チャレンジ。

FORMAT2.EXEでフォーマットしてみると、正常にフォーマットできました！
2インチディスクにファイルをコピーして動作確認してみると

問題なく動作OK、486マシンのFC9801KでもCPUモードをLOWモードにすると正しく動作するようです^^

フォーマットはLowモードでしかダメなようなので、LowモードでフォーマットしたメディアをMidモードで使うとどうなるか試してみると

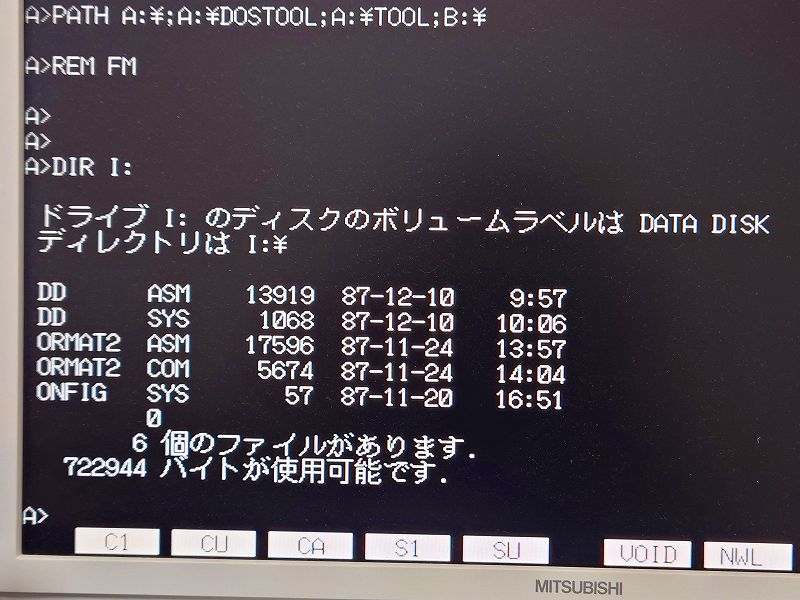

ダメでした。DIRしてみるとファイル名の1文字目が欠損しています。

と、いうわけで486マシンのFC9801KではCPUモードLowのみ正常に動作するようです。

古いデッキなのでしかたないですが、安定して使いたい場合はVX以前の286マシンで使うのがよさそうです^^

PDD-150の取説ですが、なぜだか技術情報満載です。

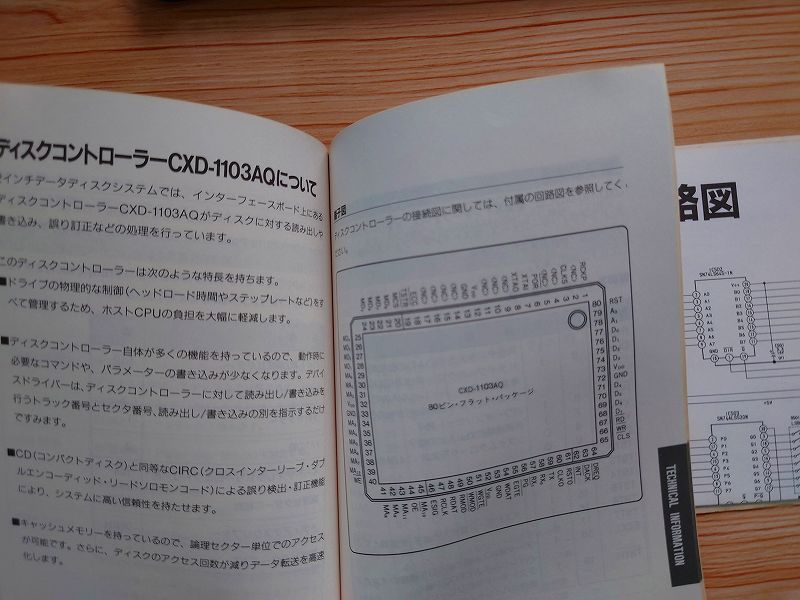

2インチデッキ用FDCのCXD-1103AQの詳細情報や回路図まで付いています。

ソフトのディスクもバイナリファイルだけでなく、デバイスドライバとフォーマットのASMソースまで付属されています。

PDD-150を2デッキ以上で使用する場合の方法が説明されていますが、DIPスイッチを変更するだけではダメでデバイスドライバのソースでDEFを書き換えてMASMでアセンブル、LINKしてEXE2BINで変換するという一般ユーザにはハードルが高い作業が軽く説明されています^^;;;

MS-DOS Ver3.3の頃には既にMASMは付属されていなかったと思いますが、PDD-150販売当時はMS-DOSにMASMが付属されていた時代なんでしょうかね。
