謎なS1を観察してみるの第二弾です。
今回は内部を観察してみて、ネジの無い部分とフロッピードライブを増設して、オリジナルの
状態に復旧したいと思います(^^)

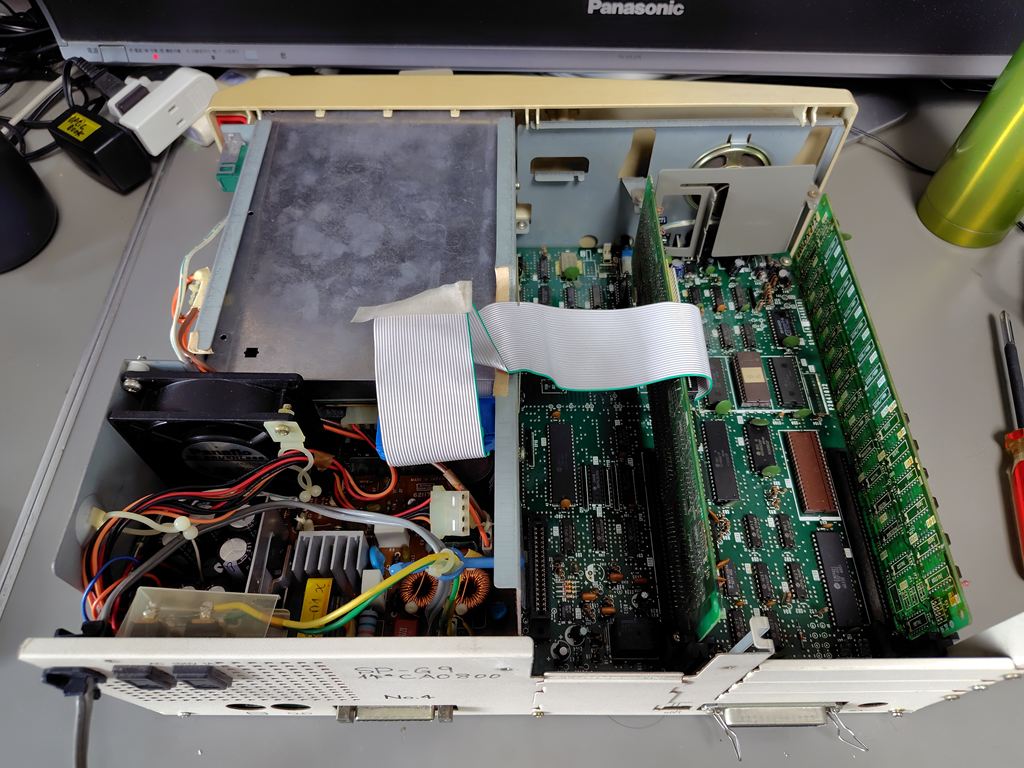

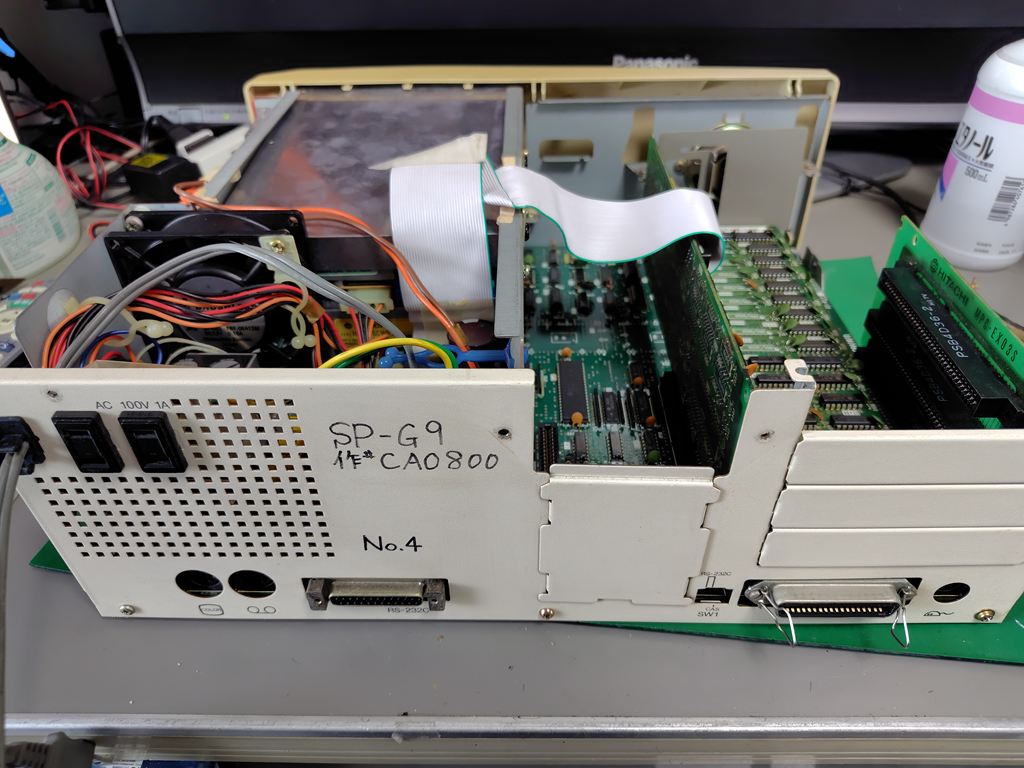

この状態から内部を分解していきます(^^)
背面のパネルを取り外します。

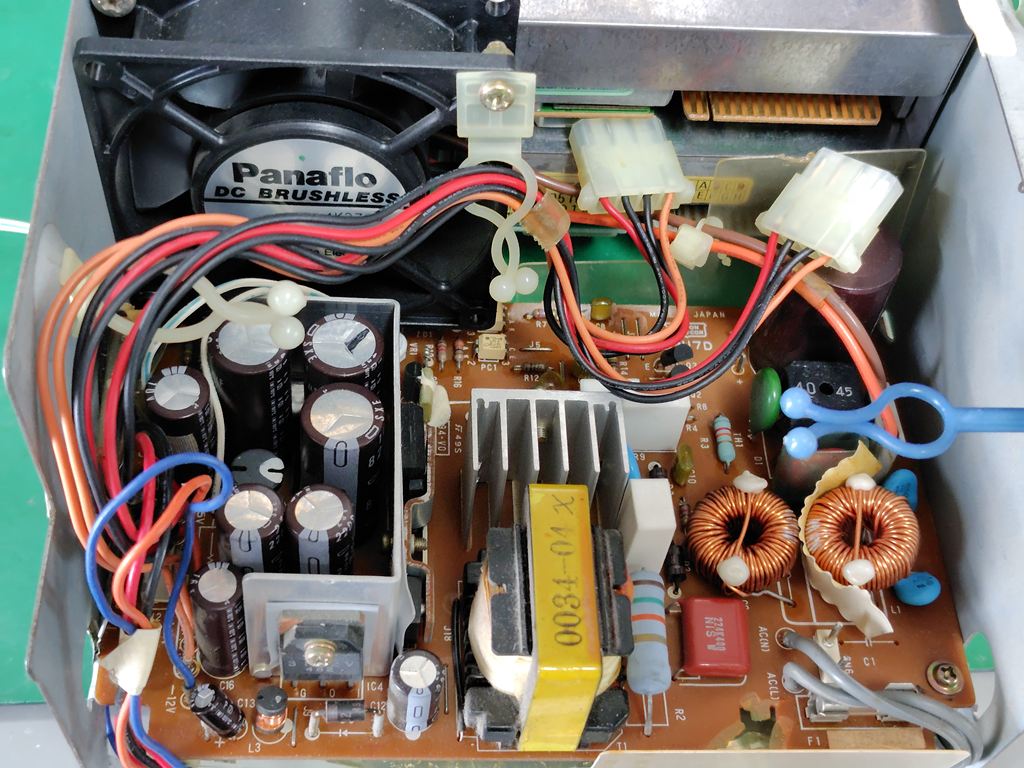

電源基板は製品版と同じものでした
フロッピードライブに行く電源ケーブルなどは先に外しておきます。
分解といっても、電源とフロッピディスクドライブが載ったブロックを外すだけで分解完了です。

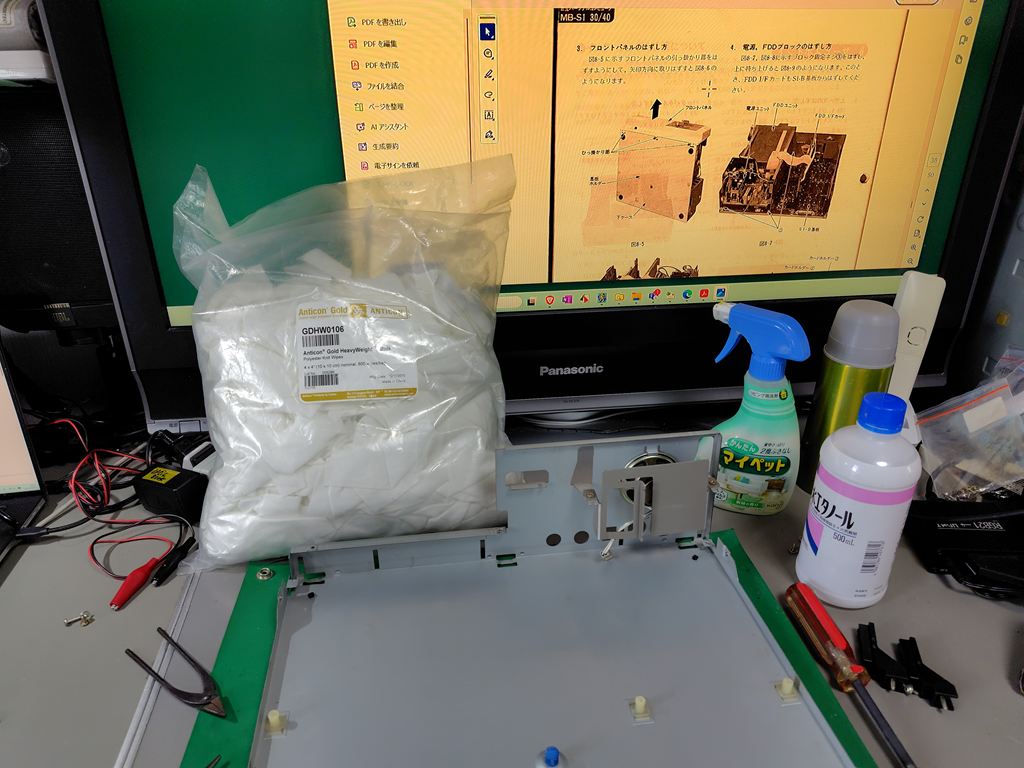

分解ついでにシャーシや基板類を全て掃除しておきます
今回は水洗いはせずに、マイペットと無水エタノールで掃除しました(^^)

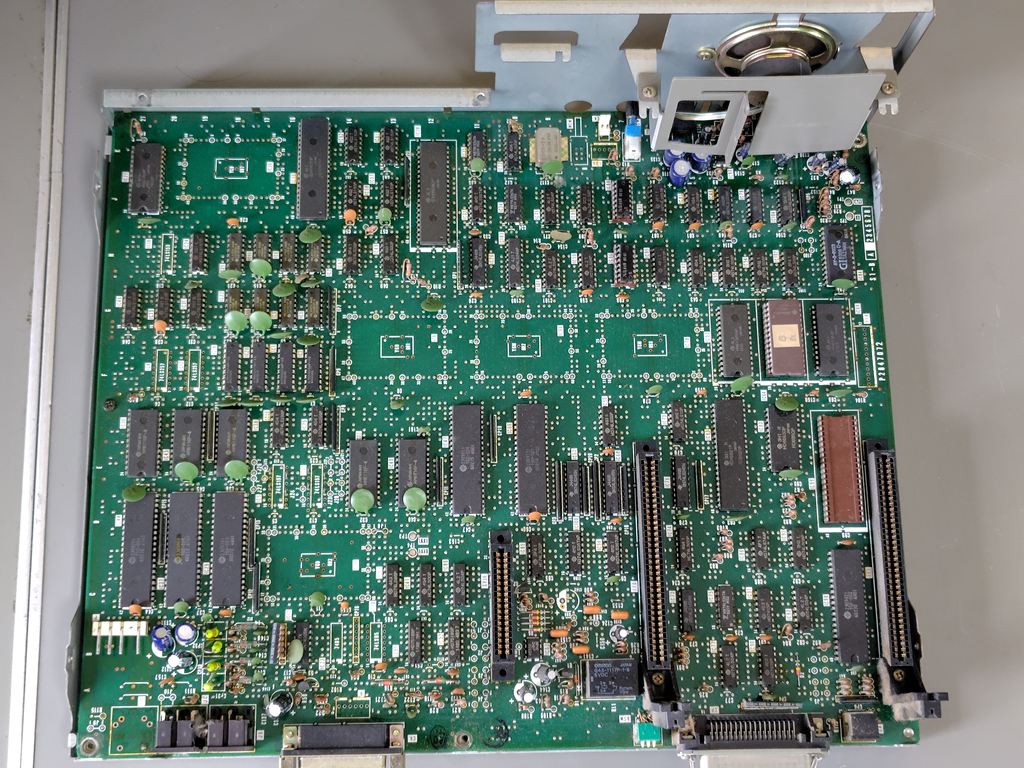

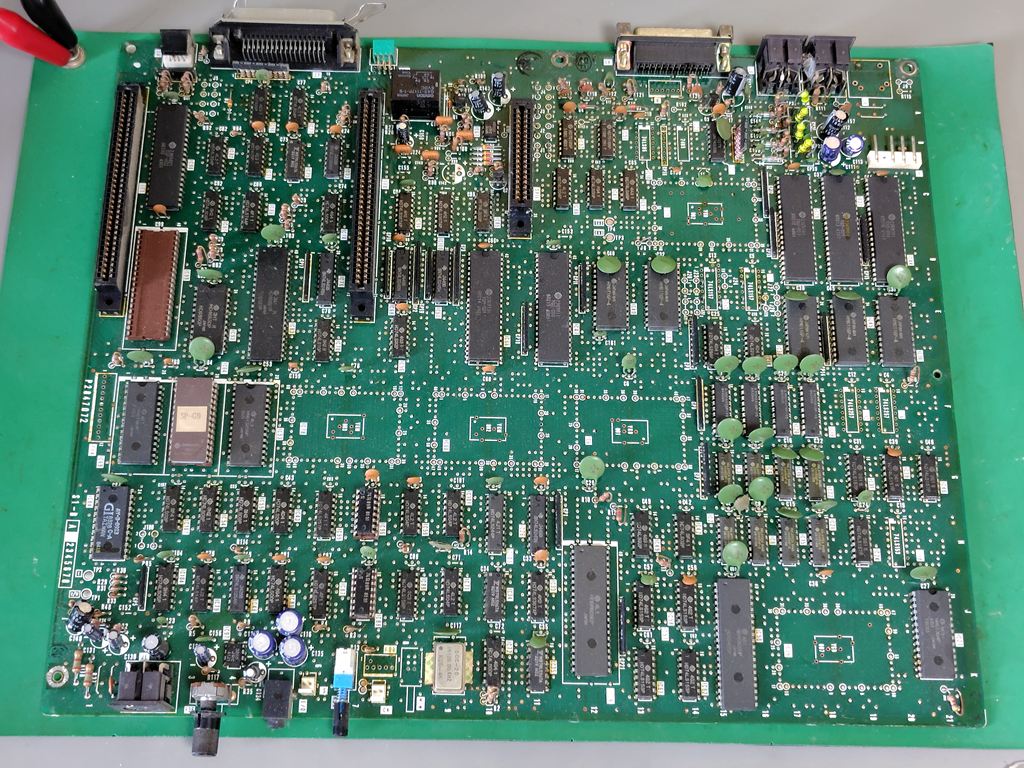

基板を取り外したので観察してみます。
静電気で基板を壊してはいけないので、静電マット上で作業します(^^)
やはり、製品版のS1-B基板(Rev.A2)と同じ基板のようです。
Bモードに関する部品が外されています。

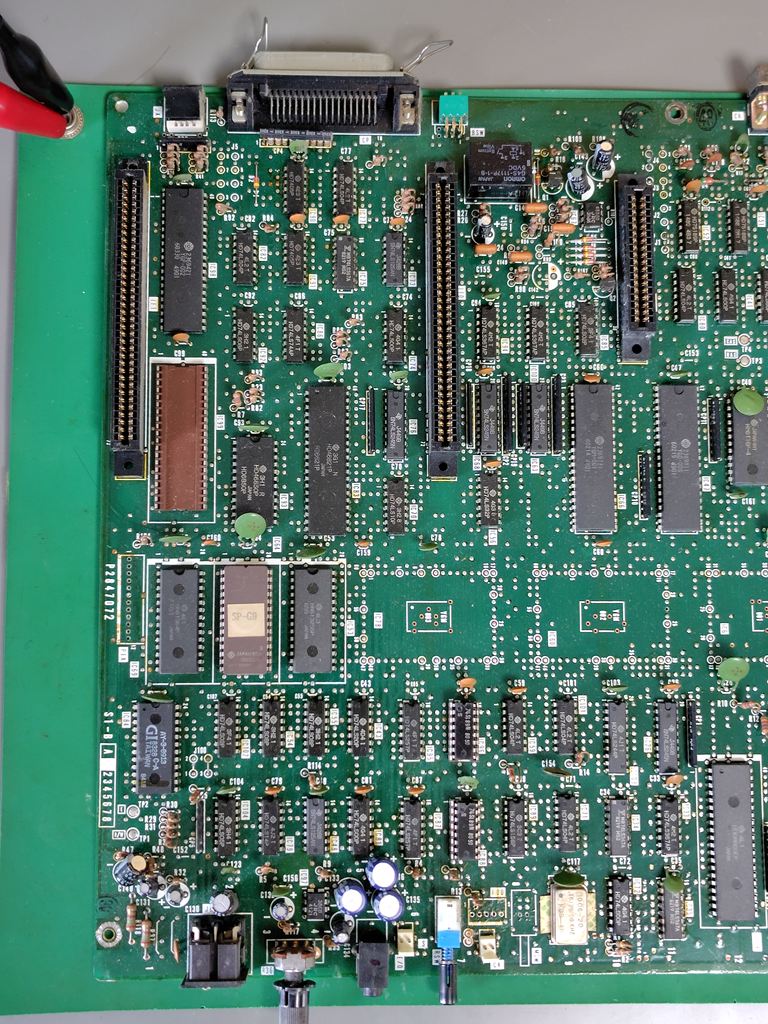

基板表の左半分の様子
ざっくり確認して、変更があるのはA/Bモードの切替スイッチが取り外されて、FDC基板に接続
するコネクタも無くなっています。
IC64 (S1-BASIC ROM)がUV-EPROMに変更
IC69 (L3-BASIC ROM)がJB-806E来夢来人のROMと同じもの(L3BASICが無い)HN61364Pの
D53マスクに変更
PIAコネクタが取り外されて無い。
BSW 4連DIPスイッチが3連DIPスイッチにっている
の改造が見られました(^^)

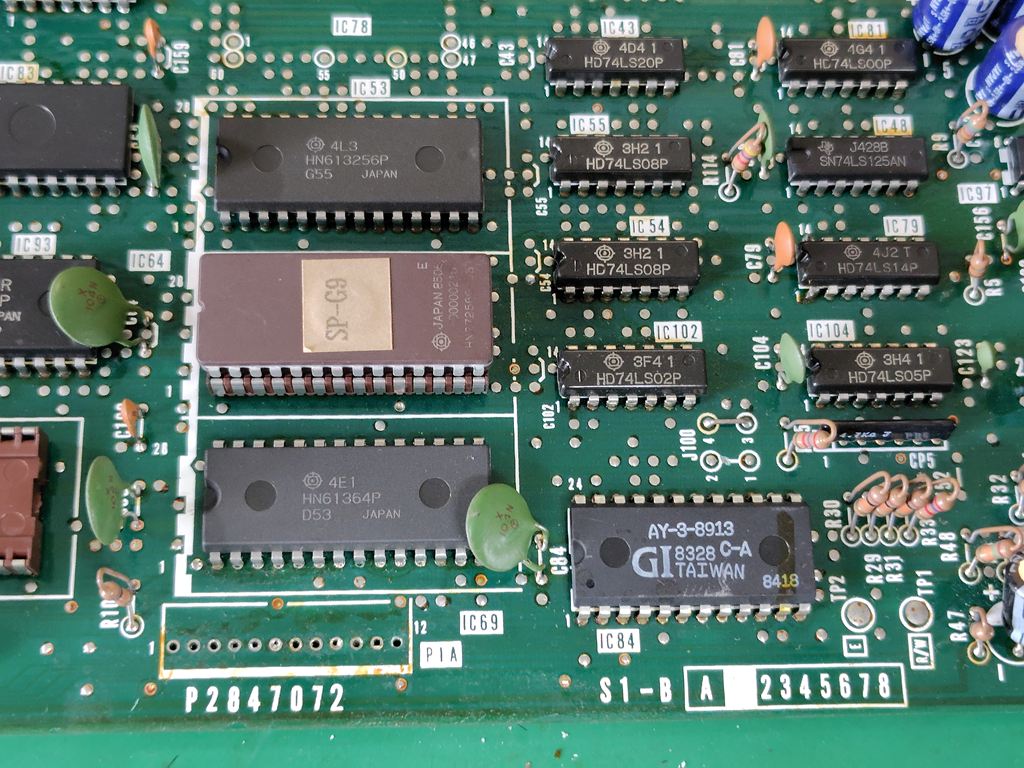

ROM部分の様子
IC69はROMは交換されていますが、ソケット化されておらず半田付けされてます(^^;;;

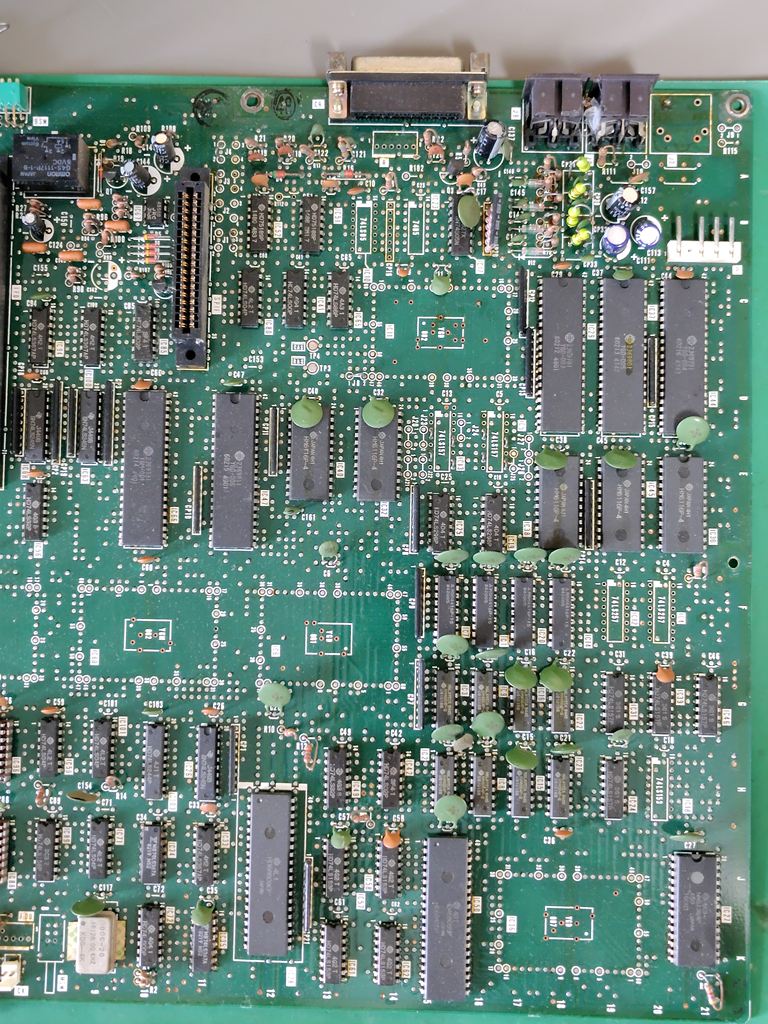

基板表の右半分の様子
こちらで改造がある部分は、
IC4, IC12, IC18が取り外されている
IC5, IC13, IC10が取り外されている
B/W CRT出力コネクタが取り外されている
の改造が確認できました。

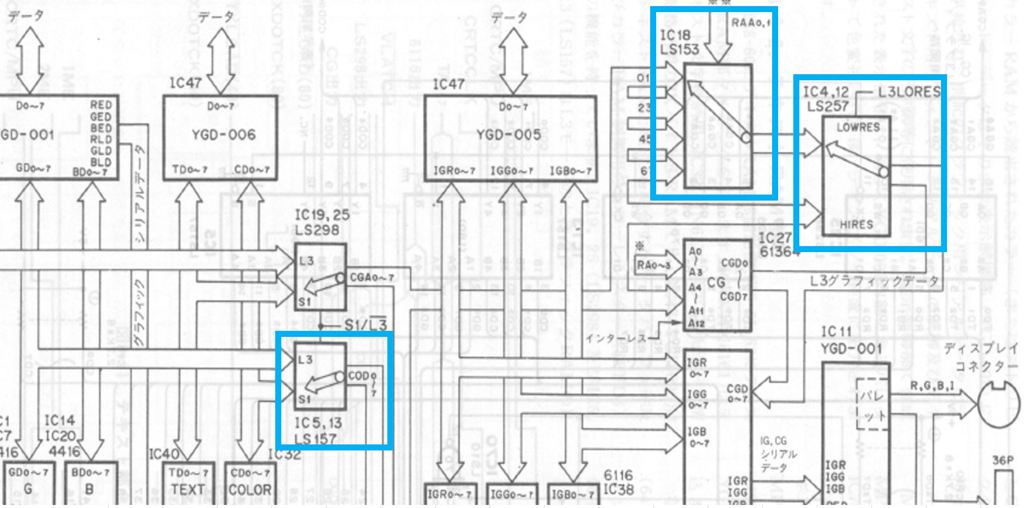

IC4, IC12. IC18, IC5, IC13はBモードのグラフィック関連の回路のようです。
A/Bモード切替スイッチが取り外されてＢモードが省略されているようですが、わざわざ
これらの部品を取り外しているというのは、この部品を外しても動作するのか検証して
いたのではと予想していますがどうでしょうか・・・(^^;;

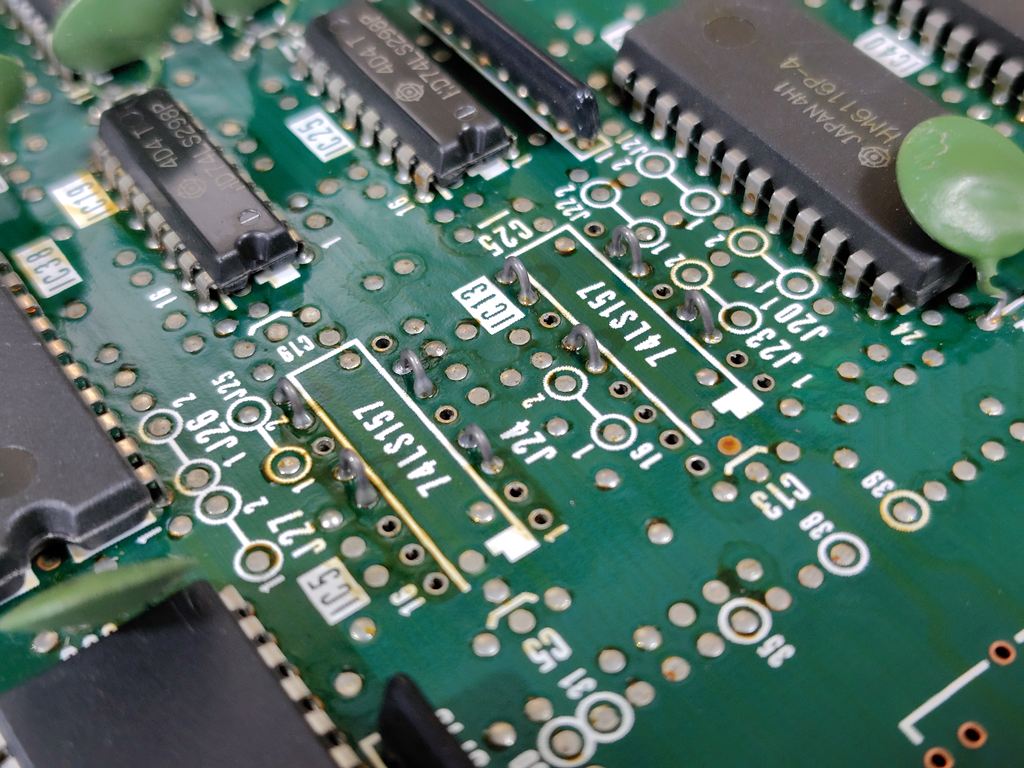

IC5, IC13はA側(S1側？)に固定されてます
IC19, IC25の回路は残っているようです。

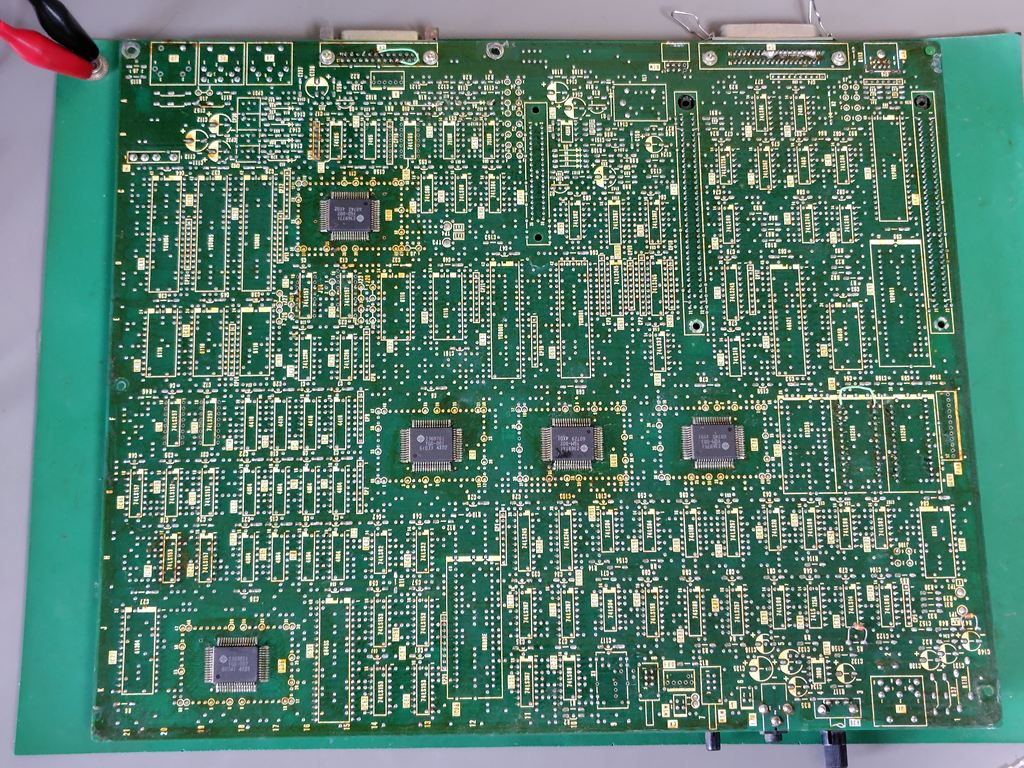

基板裏側の様子
予想外にジャンパー線少な目です(^^;;;

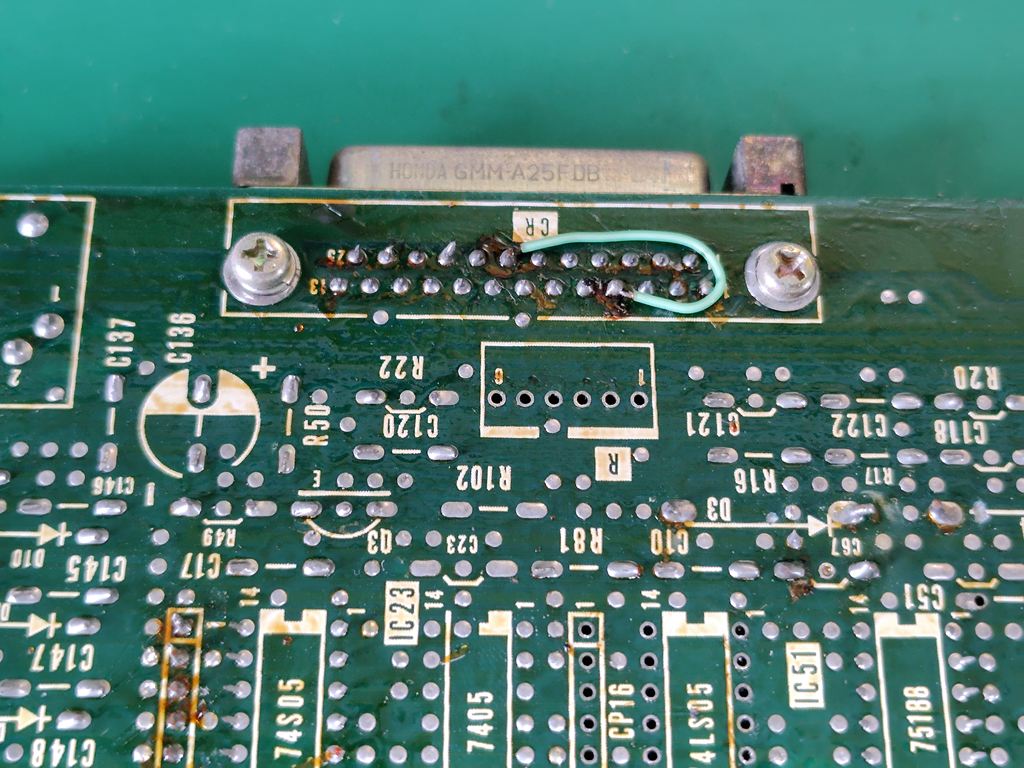

RS232Cコネクタ部でDSubコネクタの4番ピンと20番ピンを繋いだ改造があります
4番ピン(RTS)と20番ピン(DTR)を繋いでいるので、フロー信号未接続で常に有効の改造だと
思われます

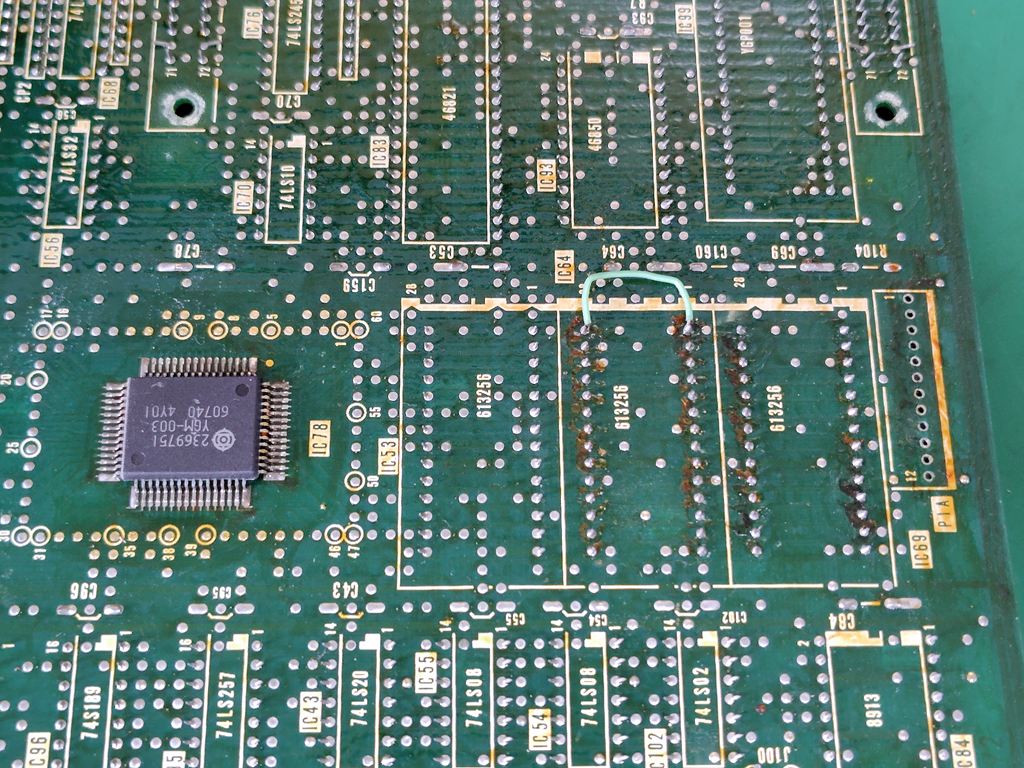

IC64 S1-BASICROMの1番ピンと28番ピンが接続されています。
HN27256Gの1番ピン(VPP)と28番ピン(VCC)が接続されているのはEP-ROMに変更されている
対応かと思われます。
基板の観察が終わったので、フロッピーディスクドライブを2デッキ仕様に復旧するために

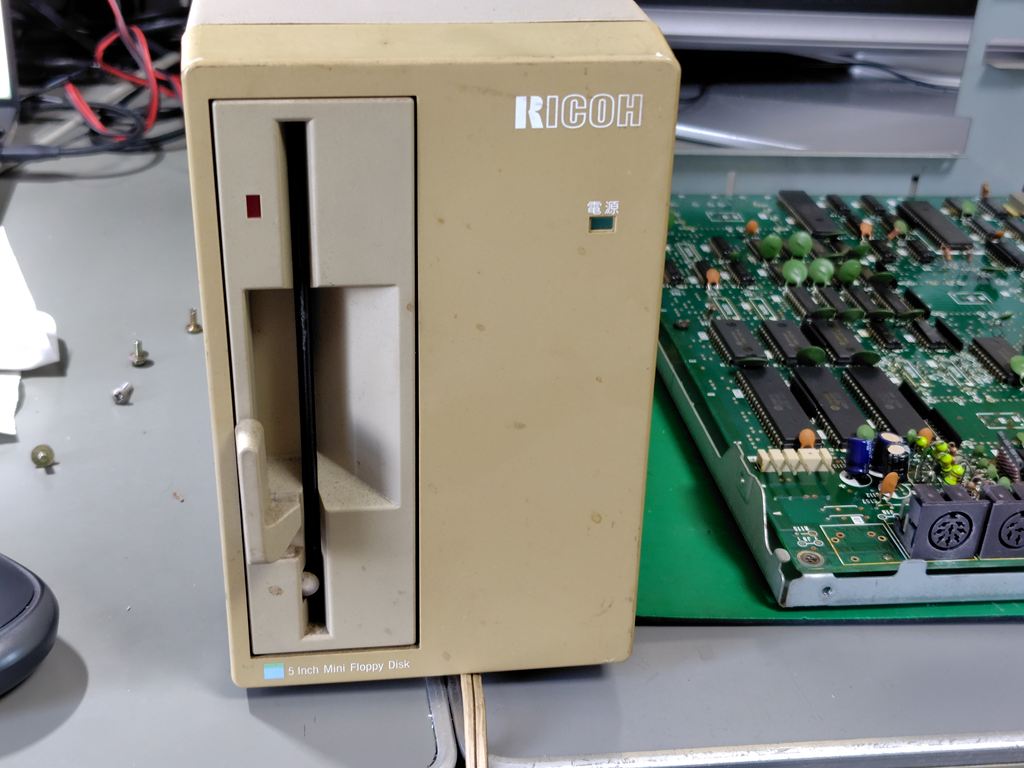

リコーのRIPORTワープロの外部デッキからフロッピーデッキを取り外します。
このデッキはこの謎S1のデッキに色に近いので、このデッキなら謎S1に付けても違和感は
少ないです(^^)

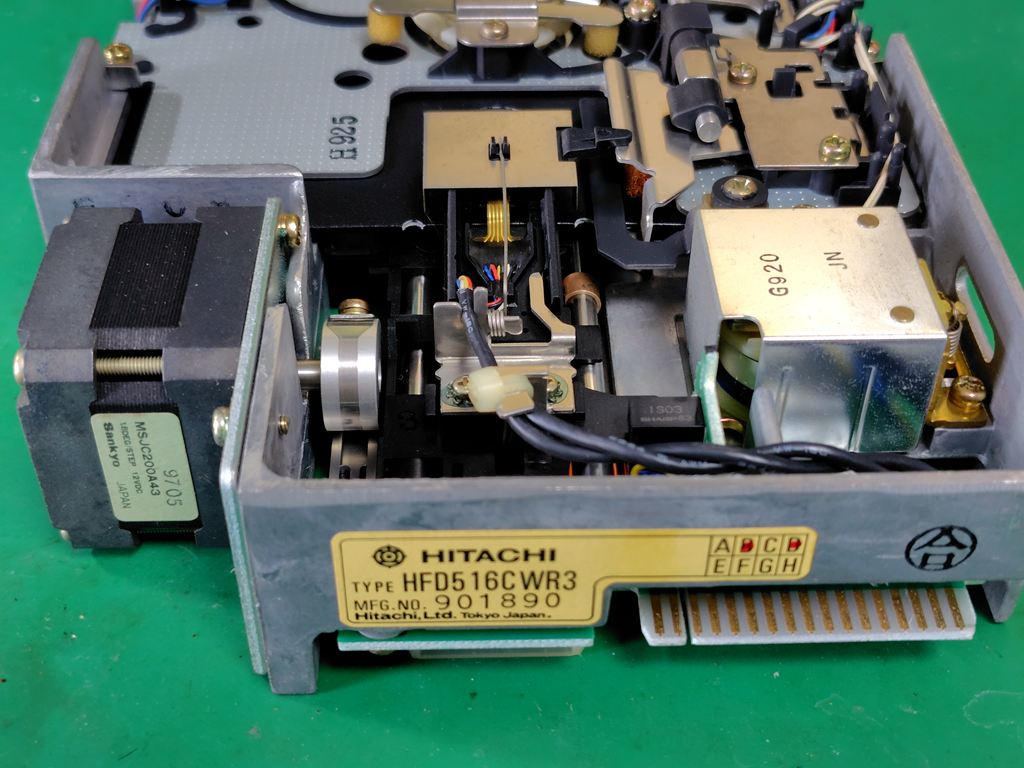

取出しだデッキはHFD516CWR3でした。

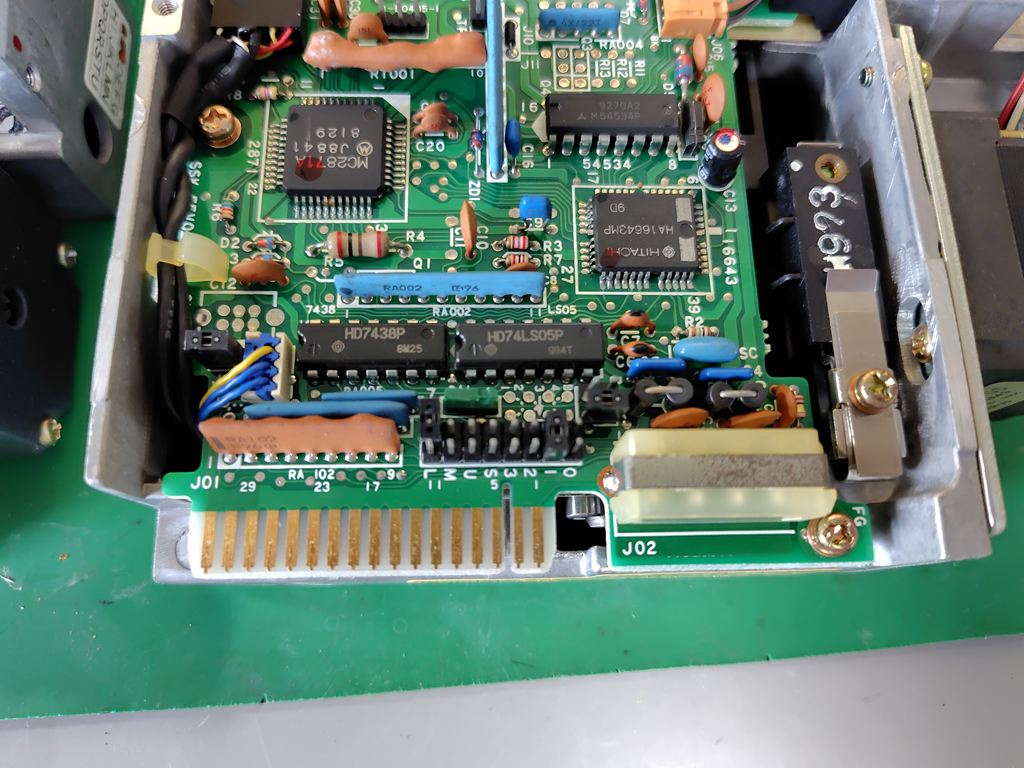

ジャンパピン設定はこのようにして謎S1に取り付けました。
S,U,Mのピンは機能不明ですが、元々S1に付いていたHFD516CT1では全てOPENなので、
増設デッキもOPENでいきます。
Ｌは終端抵抗のようなので、増設デッキをOPENに変えて取り付けました。

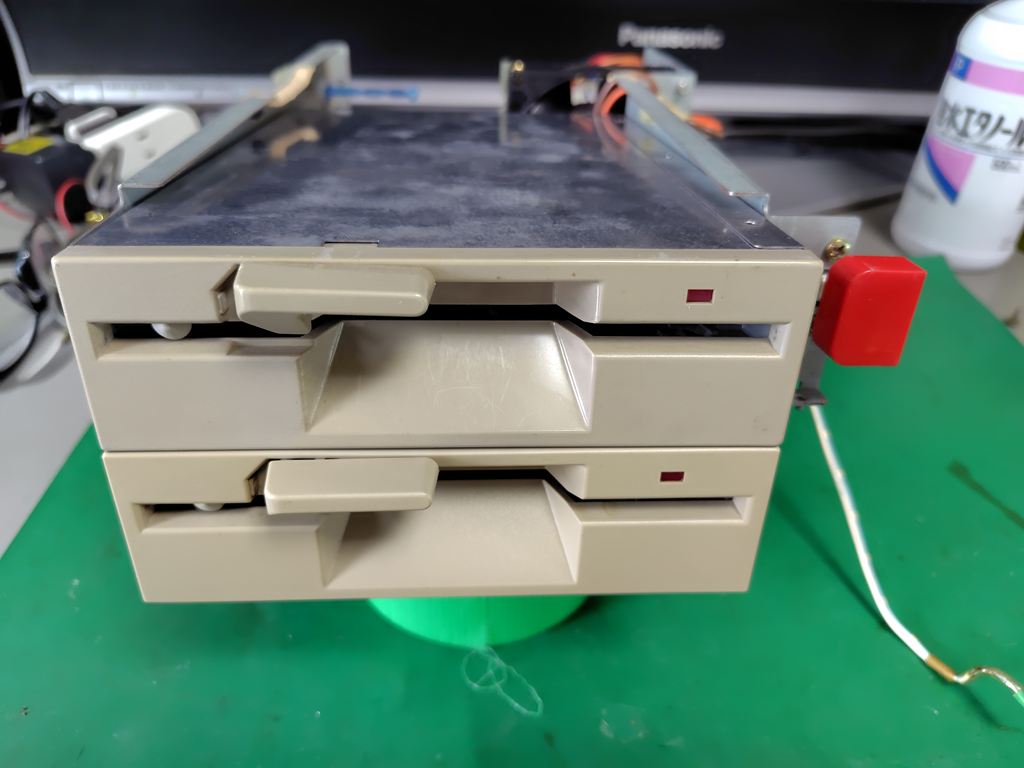

FDDブロックに取り付けてベゼルの色を確認してみます
微妙に少し違いますが、ほぼ同じ色で違和感は少ないと思います(^^)

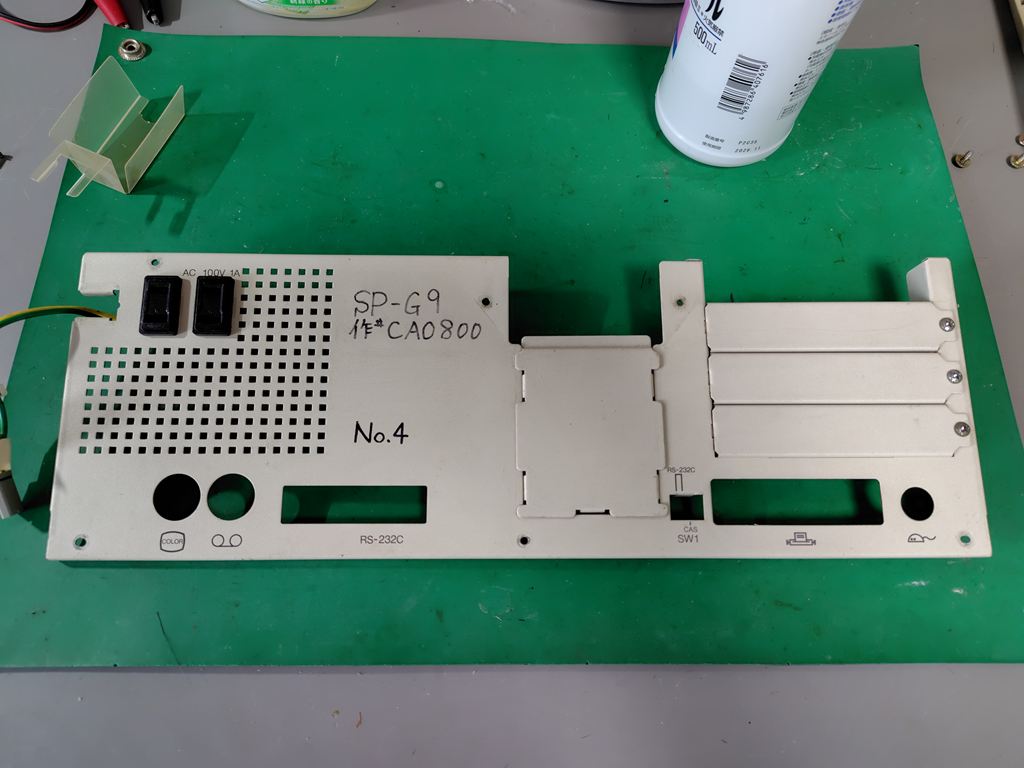

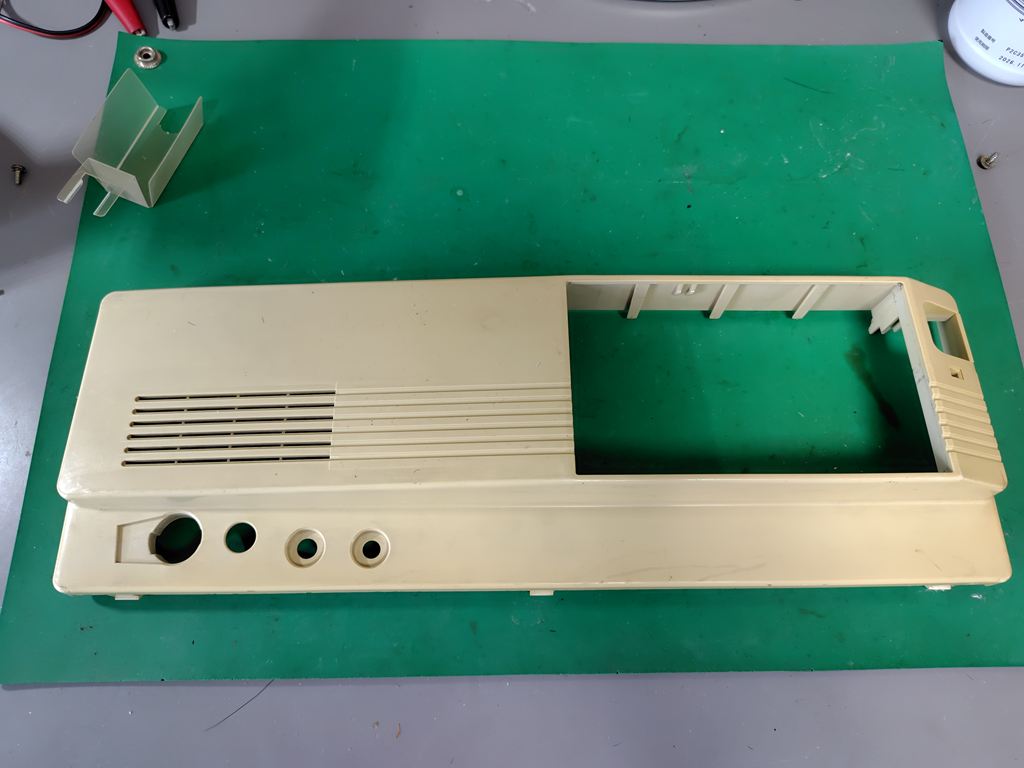

分解ついでに全面パネルや背面パネルもきれいにできるだけきれいにしておきます

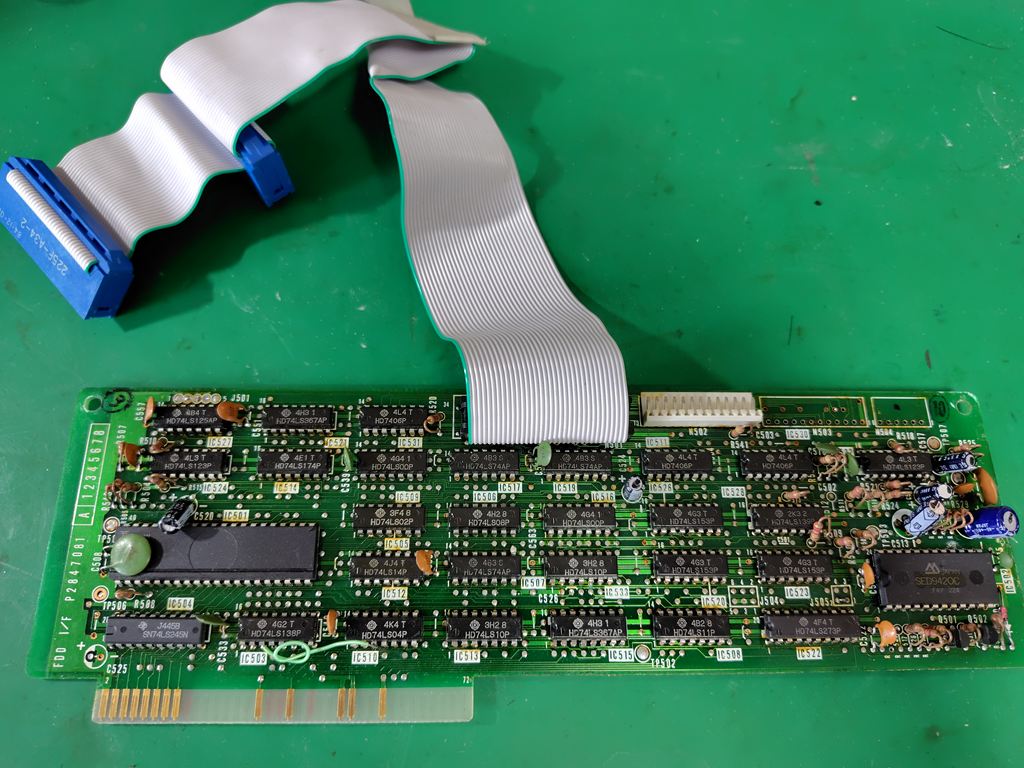

FDC基板は製品版と同じに見えますがパーツ番号が違いました
私のS1/30についてたFDCカードはP2847082、 このカードはP2847081です。
8インチデッキ用I/F MPC-FL01と接続するためのコネクタが取り外されています
フロッピードライブのエッジコネクタを接続する際に取り付けにくい場合は電源基板のネジを外して後ろにずらさないと厳しいです。
FDD,電源ブロックを取り付けてほぼ復旧しました。

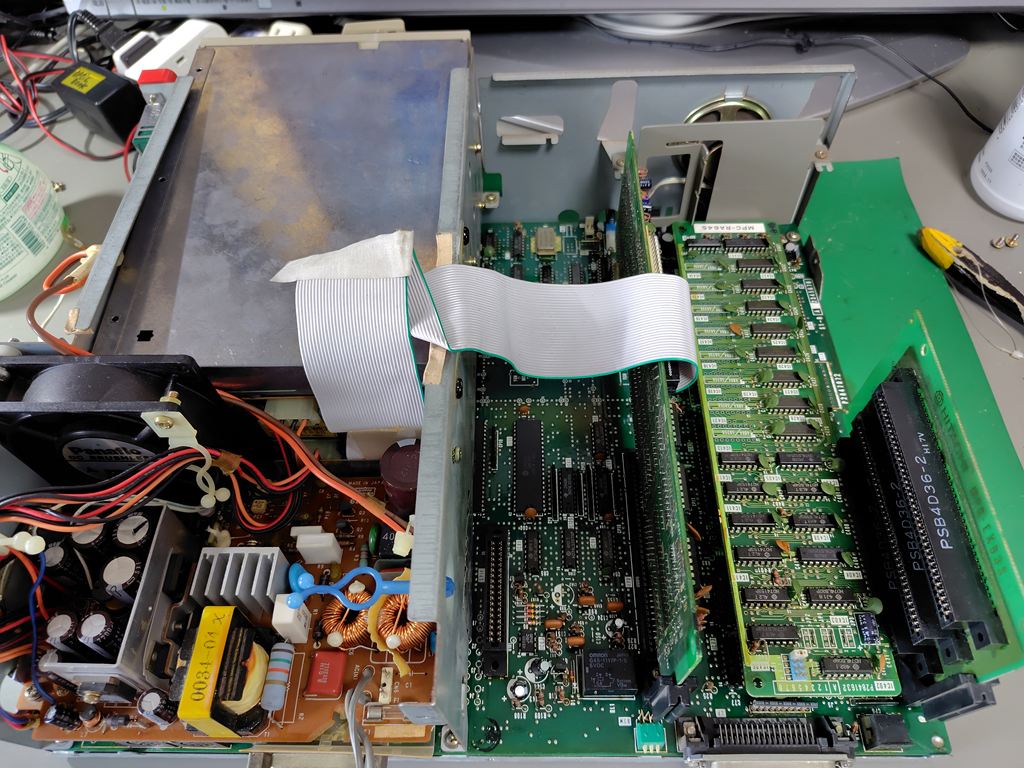

拡張スロット用ライザーカードMPC-EX03Sが余っていたので、謎S1に取り付けました。
これで後2枚拡張カードが追加できます(^^)
ココには漢字ROMを追加して、是非漢字の扱えるS1にしておきたいですね・・・

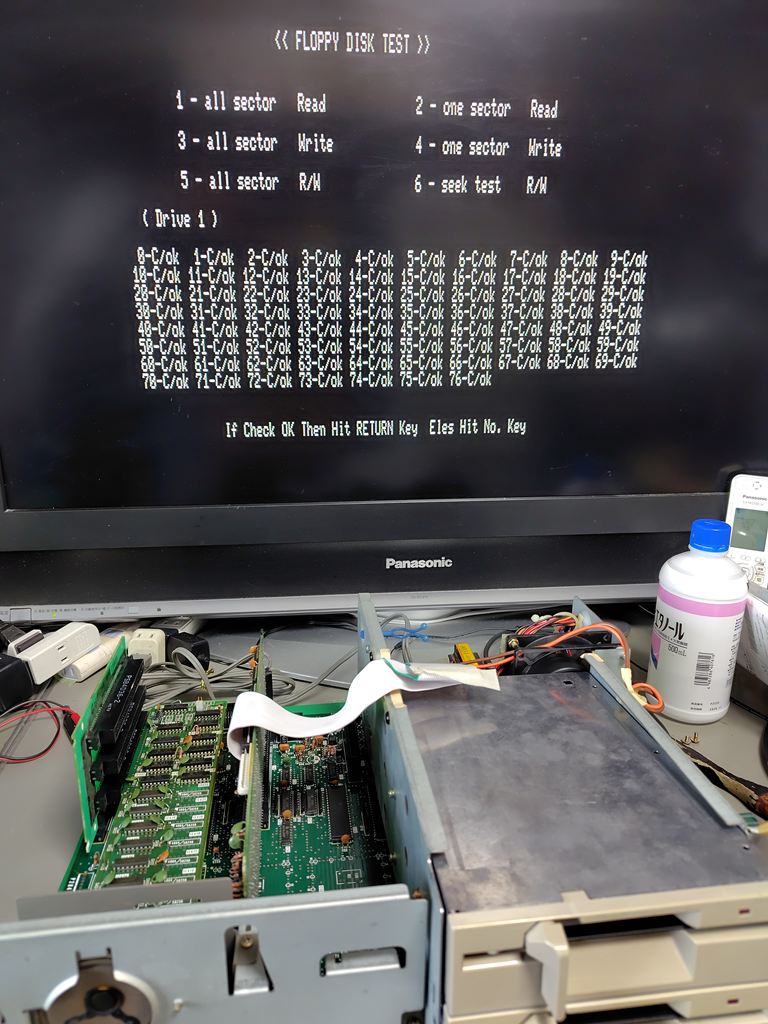

完全に組み立てる前に、増設したフロッピードライブが正しく動作するか確認しておきます。
問題なく動作しました。HFD516CWR3でもいけます(^^)
背面のパネルを取り付けて復旧できました。
内部で無くなっていたと思われるネジも全て取り付けました(^^)

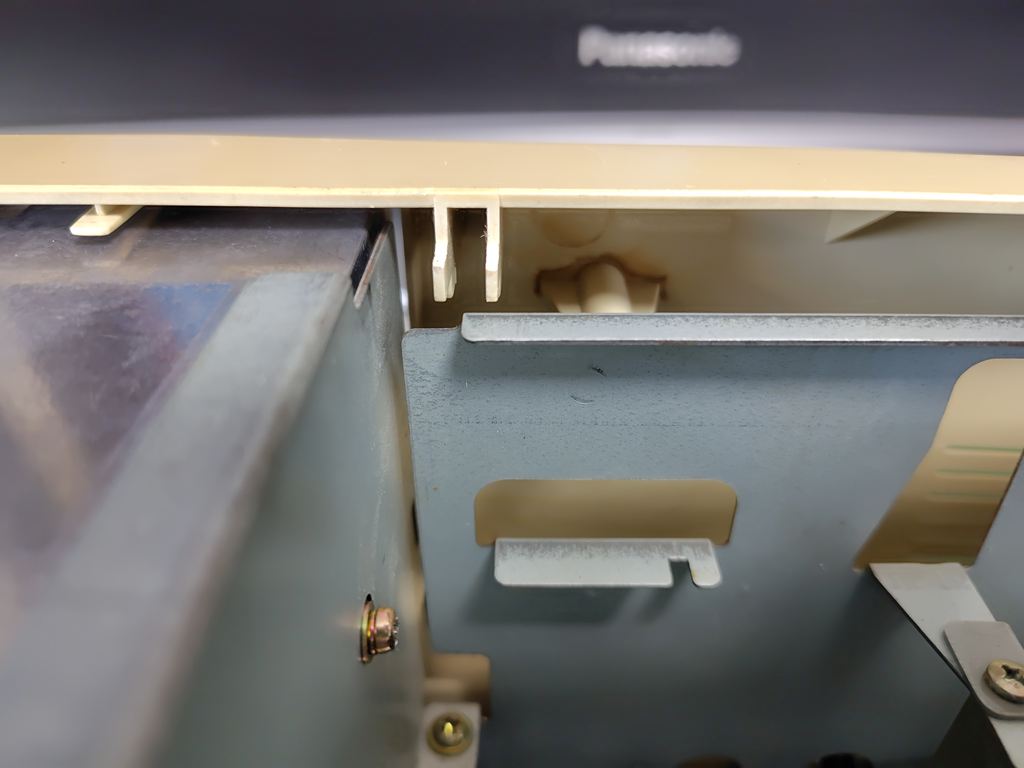

全面パネルを取り付ける際、金属シャーシと全面パネルをネジ止めするための穴が開いていない
ので全面パネルと金属シャーシを固定できません
天板を引っかける爪も折れているので、全面パネルはちょっとぐらぐらです(^^;;;
ここはテープで養生しておきます(^^;;;
フロッピードライブの色も違和感なく、オリジナルに近い形で復旧できました。
分解して掃除したので、多少きれいになっていると思います(^^)

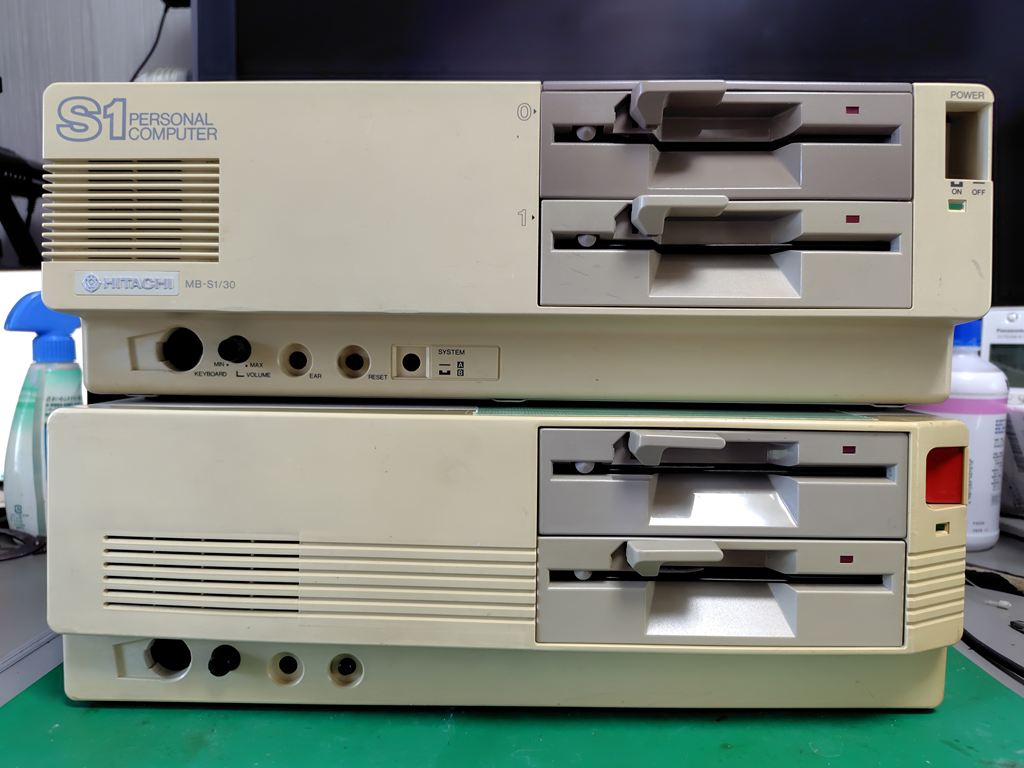

S1/30と並べて写真を撮ってみました。2デッキになった謎S1、なかなかいいですね(^^)
S1/30と謎S1の2台体制で2HDのS1が楽しめるようになりました(^^)
大変貴重なS1を頂きどもありがとうございました(^^)
壊さないように大切に使わせて頂きます。
そんな、謎S1 内部観察とフロッピードライブ復旧の記録・・・
★★ アフェリエイトリンクでご協力をお願いします お買い物はこちらから(^^) ★★
アマゾンでS1情報を探す →
Amazon.co.jp(アマゾン)
ヤフーでS1情報を探す → Yahoo!ショッピング
楽天市場でS1情報を探す → 楽天市場
あいかわらず夢のようなパーツ在庫ですね。
Bモードカットを模索していたということは、やはり他機種との価格競争上、コストカットを求められていた・・ということなのでしょうか。
結局は、30/40/45いずれもBモードを残す選択になったわけですが、よく考えると、Bモードでは2HD使えないんですよね（確か・・）。
膨大なL3時代のソフト資産が～とよく謳われていましたが、中途半端な選択のような気もします。
隅々まで分解して中身を観察してみましたが、時期的な情報を見つけられなかったのでどのタイミングのS1-B基板なのかが分からないんですよね(^^;;;
Bモードが不要ならモード切替スイッチを外すだけでいいと思うので、コストカットを求められてBモードを外す試みをやっているのかもしれません(^^)
Bモードの高密度ドライブはMP-1870やMP-1802を付けずにMP-1806を付ければ、使えるのではと聞いたことがあります。
MP-1806に取り付けできる5インチ2HDのデッキは持っていませんが、8インチ2Dドライブはあるので、機会があれば試してみます(^^)
