初めてのGAL書込み GAL16V8A

Last Updated on 2025年7月27日 by kabekin

XGecuのT48プログラマを購入しましたので、GALの書き込み方法をメモを兼ねて
残しておきたいと思います。

まずは、サポートツールのダウンロード
こちらからダウンロードできるようです。
http://www.xgecu.com/download.html

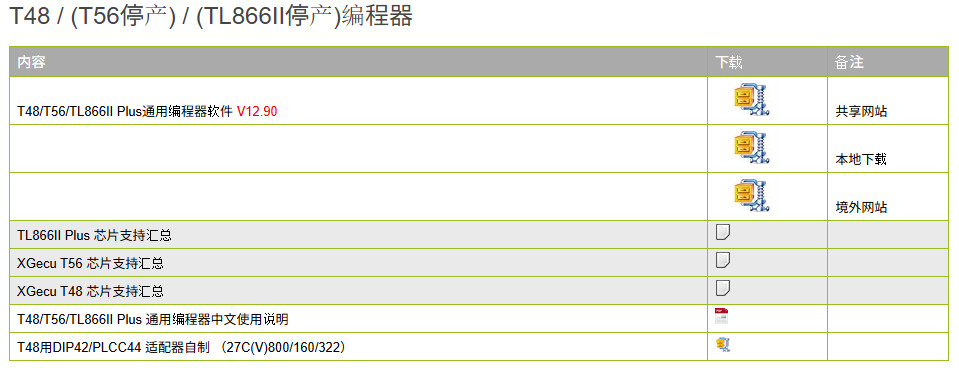

T48の部分はこんな感じでT48, T56, TL866IIは共通ソフトでした。

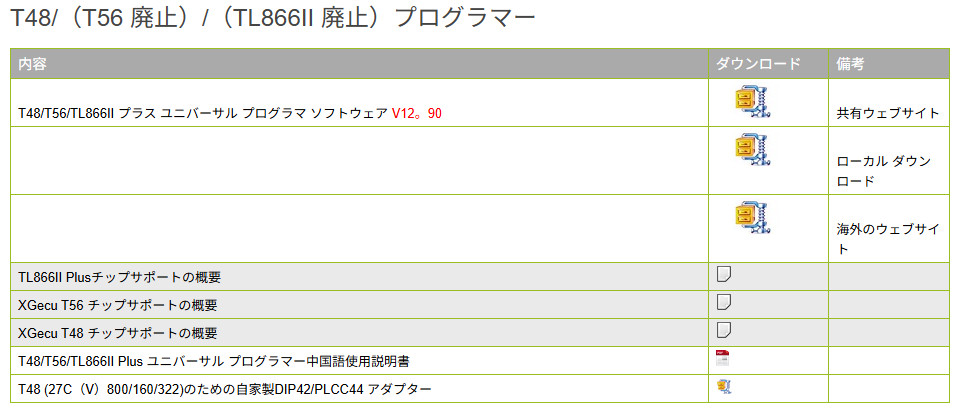

日本語に変換してみるとこうなります(^^)

というわけで、ダウンロードのリンクはどれを使ってもよさそうですが、各ダウンロードリンク
がどうなっているか確認しておきます

1)　共有ウェブサイトのリンク
中国のファイル共有サービスを使ったダウンロードサービスのようです。

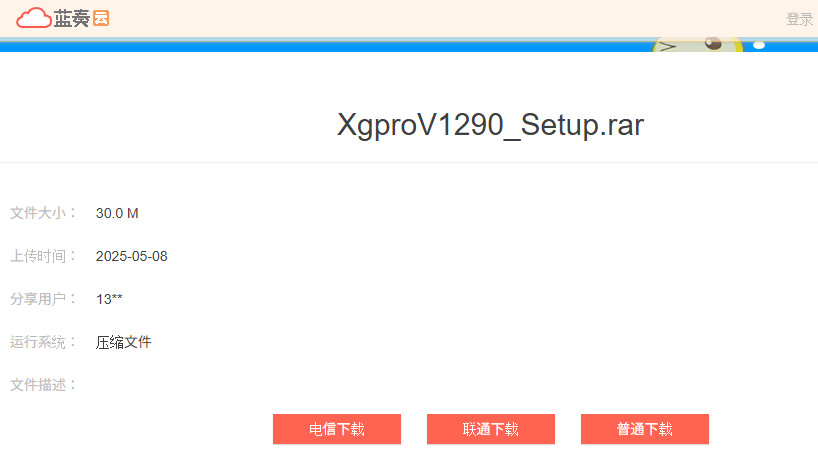

https://wwyn.lanzout.com/iEtFe2vnnw6d

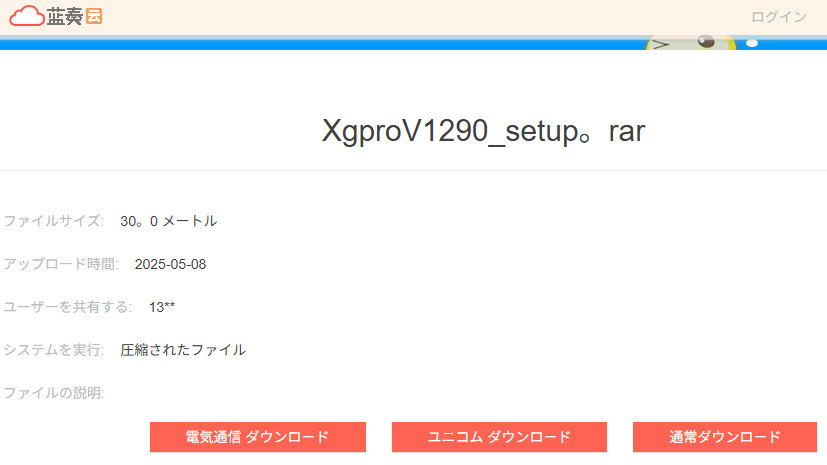

の画面が表示されましたが、各ボタンの機能が良くわからないので日本語に翻訳すると

こうなりました。
「電気通信ダウンロード」「ユニコムダウンロード」「通常ダウンロード」どれを押しても
認証が必要と出るので、ユーザ登録などが必要なのかも・・・・
良くわからないので中断(^^;;;

2) ローカルダウンロード
普通にブラウザのダウンロードで保存できました(^^)
一旦保存がブロックされたので、許可して保存続行
xgproV1290_Setup.rar　30.711KBで無事ダウンロードできました

3)海外のウェブサイト

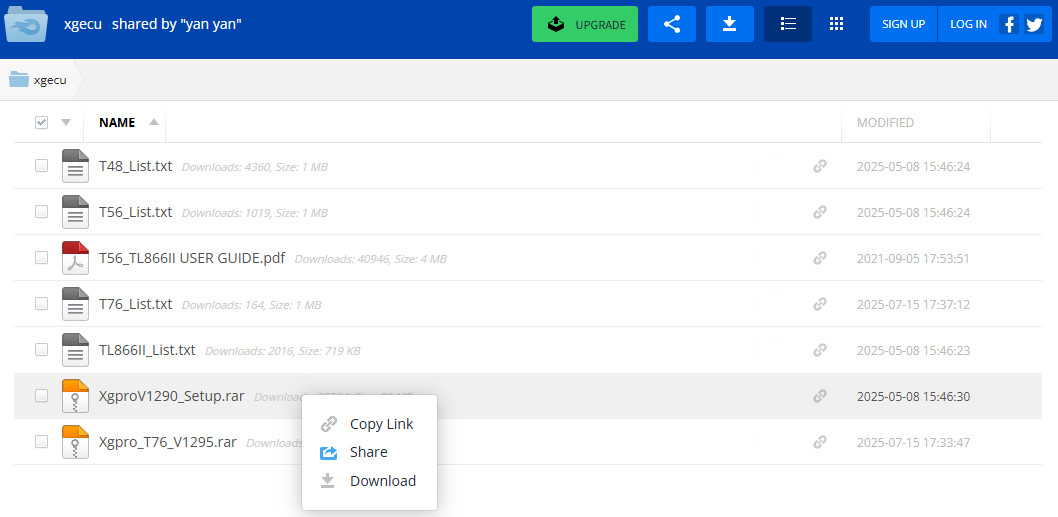

https://www.mediafire.com/folder/hfg5kfj7euw5j/xgecu
MediaFireのファイル共有サービスからダウンロードするようです

ファイルをまとめてダウンロードするには登録が必要なようですが、1つのファイルを右クリック
から出したDownLoadを選択すれば特に登録なしでダウンロードできました(^^)

ローカルダウンロードと海外のウェブサイトからダウンロードでダウンロードしたバイナリは
同じでした

ダウンロードしたファイルのインストール
Windows11のパソコンにインストールしてみました
ダウンロードしたファイルはrarで圧縮されているので解凍 XgproV1290_Setup.exeになりました。
インストーラは中国語ですね(^^;;;

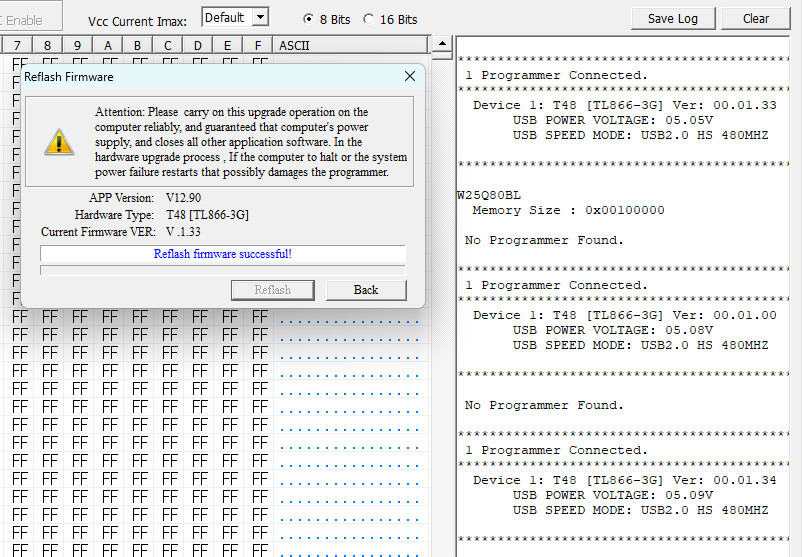

インストール完了後、最初にツールを起動すると、

のポップアップが表示されたので、プログラマを接続した状態で「Reflash」をクリック

プログラマのRUN LEDが点灯しながら完了しました。これでいいのかな！？

Xgpro V12.90の準備ができたようなので、さっそくGALを書込みしてみます(^^)

今回はLATTICEのGAL16V8Aを書き込みたいので、

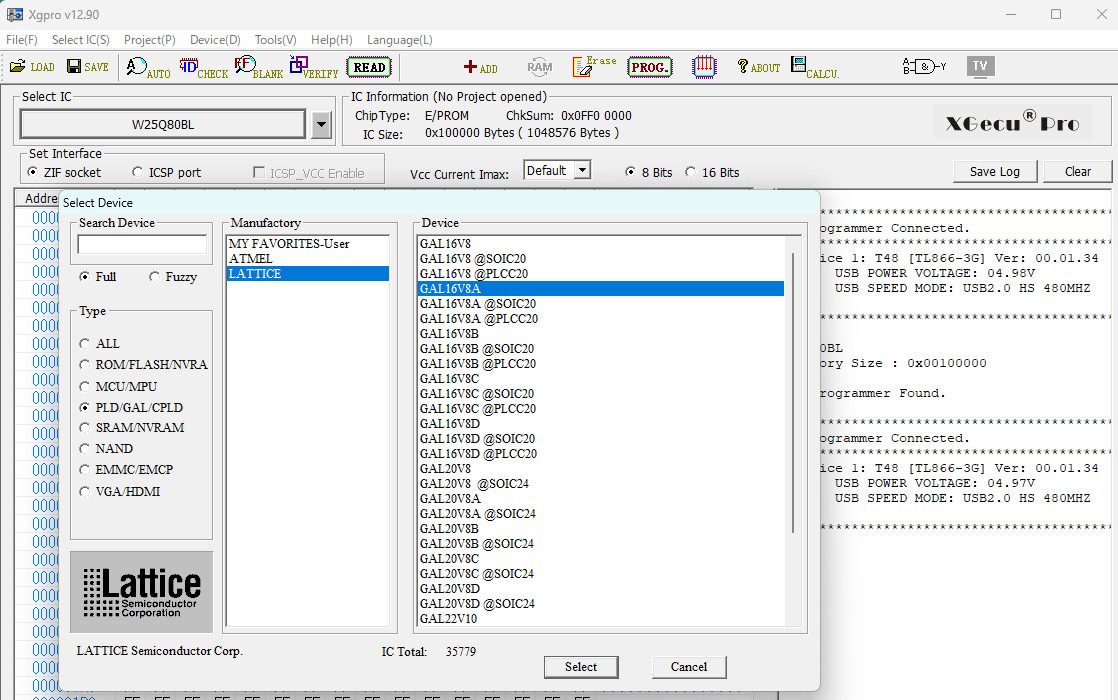

「Select IC」部のボタンを押すと「Select Device」フォームが開くので「Type」から「PLD/GAL/CPLD」を選択し「Manufactory」から「LATTICE」を選ぶと「GAL16V8A」が選択
できました。

「Select」を押してデバイスを決定

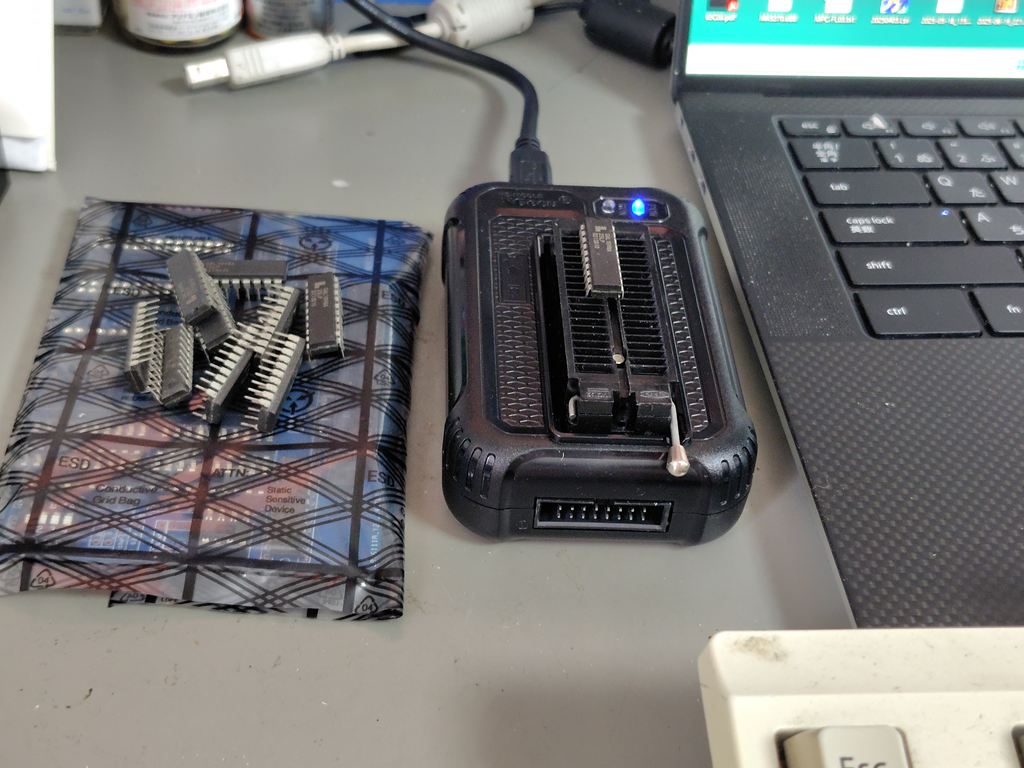

T48に書き込むGALを取り付けます(^^)

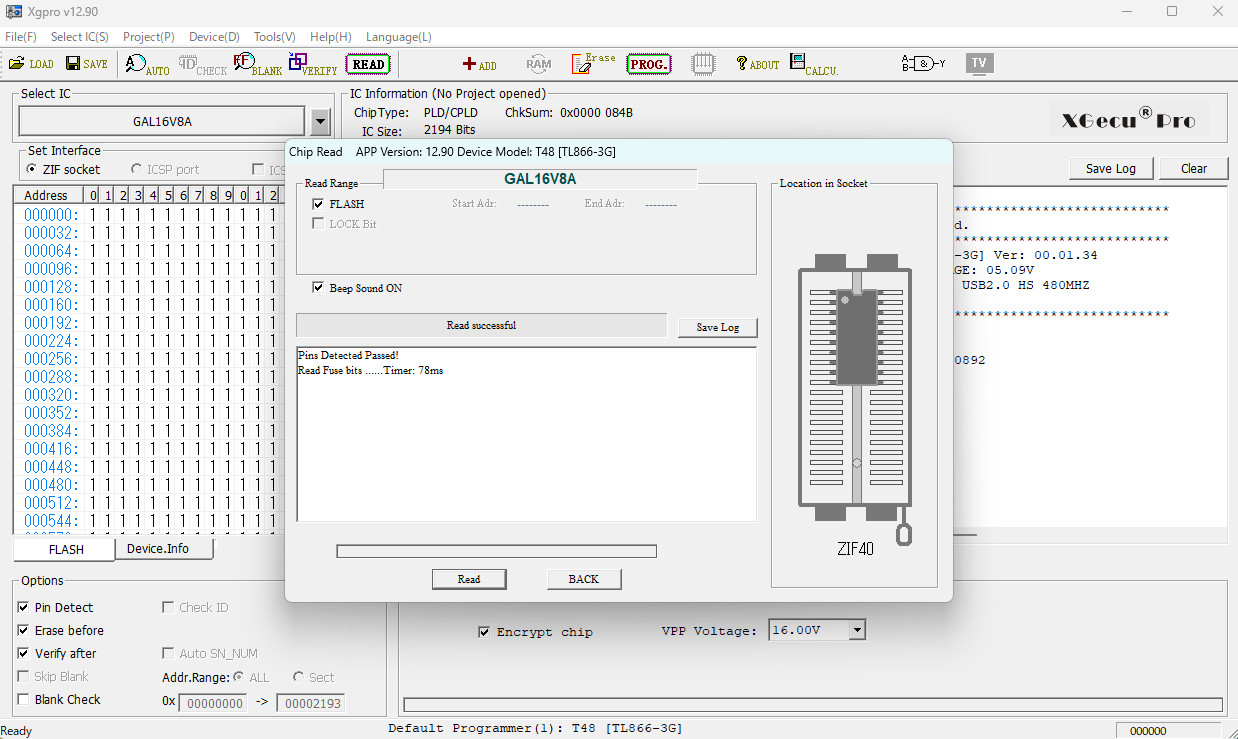

「Read」できるようなので、新品のデバイスを読み出してみました。

デバイスの取付位置など表示されます。
「Read」実行で Read successfulになりました。
これはデバイスの正常確認に使用できそうです(^^)

それでは、書込みにチャレンジしてみます

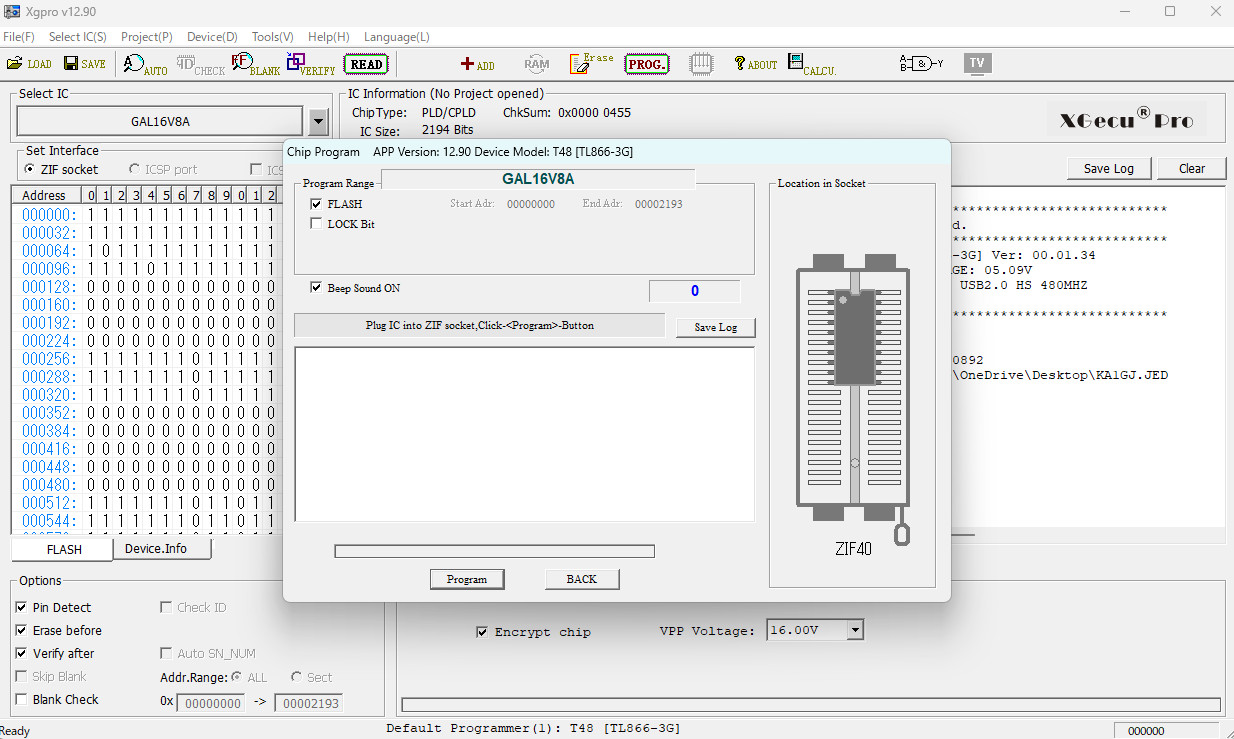

「File」「LoadFile」で書き込みたいJEDファイルを選択し「PROG」ボタンをクリック

設定のOptionsは、
Pin Detect, Erase before, Verify after, Blank Check 全てにチェック
プログラム画面の「LOCK Bit」はオフにしました

「Program」ボタンをクリックして書込み開始

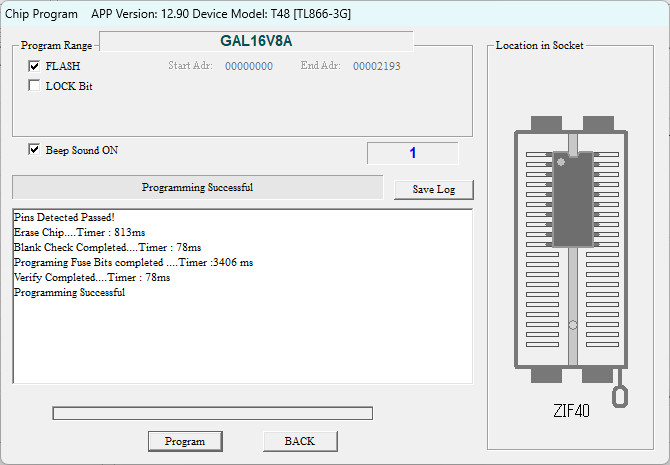

Programming Successful で書込みが完了しました(^^)

「Read」できるので確認のため読み出してみました。
問題なくGALからの読出しできました
GALの書き込みですが、EPROMの書き込みと特に変わりませんでした(^^;;;

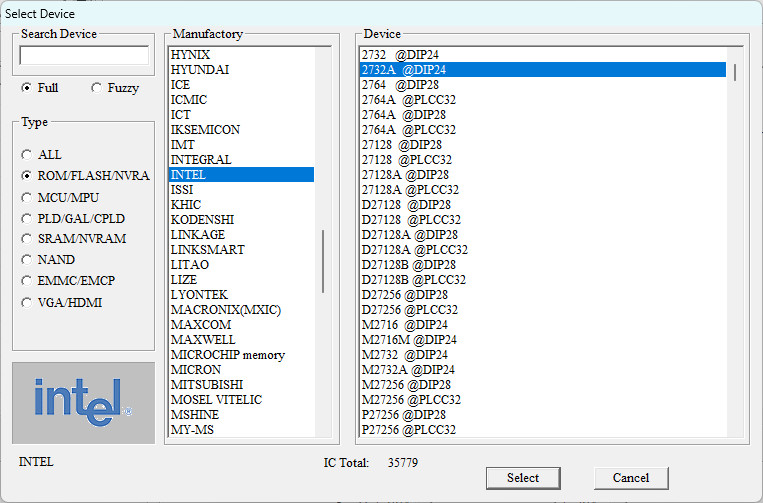

GALとは関係無いですが、色々見ているとサポートデバイスの中に古いデバイスがあるのを
発見しました(^^)
この手の新型プログラマーは昔のEP-ROMは対応していないのかと思いましたが2732に対応
してるんですね。

32KBitや64KBitのROMが対応しているのであれば、普段使っている昔のROMライターから置き
換えてもよさそうです

そんなGAL初書込みの記録・・・
