S1用アドレスマッピングRAMを注文 SIGNETICS S54S189F

Last Updated on 2025年7月5日 by kabekin

S1用のアドレスマッピングRAM SN74S189ANが必要になり、eBayで探してみます。

どうやらeBayではSN74S189よりも軍用のSN54S189の方が安い傾向のようで、その中でも

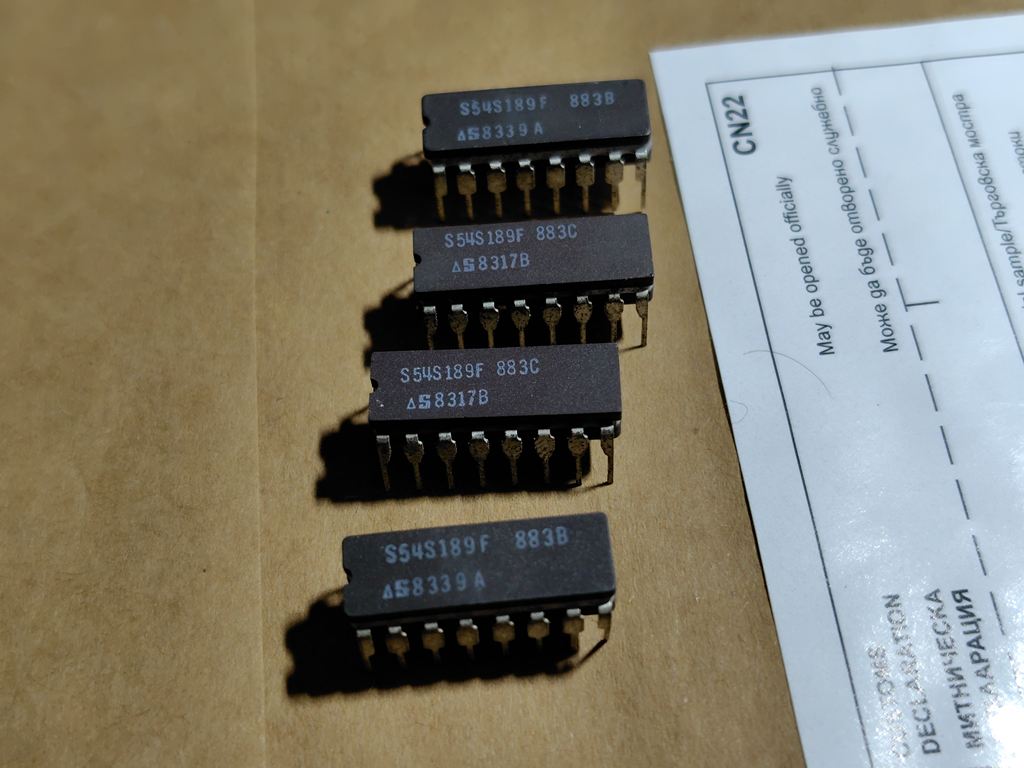

最安値だったブルガリアのショップから購入してみました(^^)2個 USD7程度で1200円くらいでした。ブルガリアからは送料も安いので注文しやすい感じです。

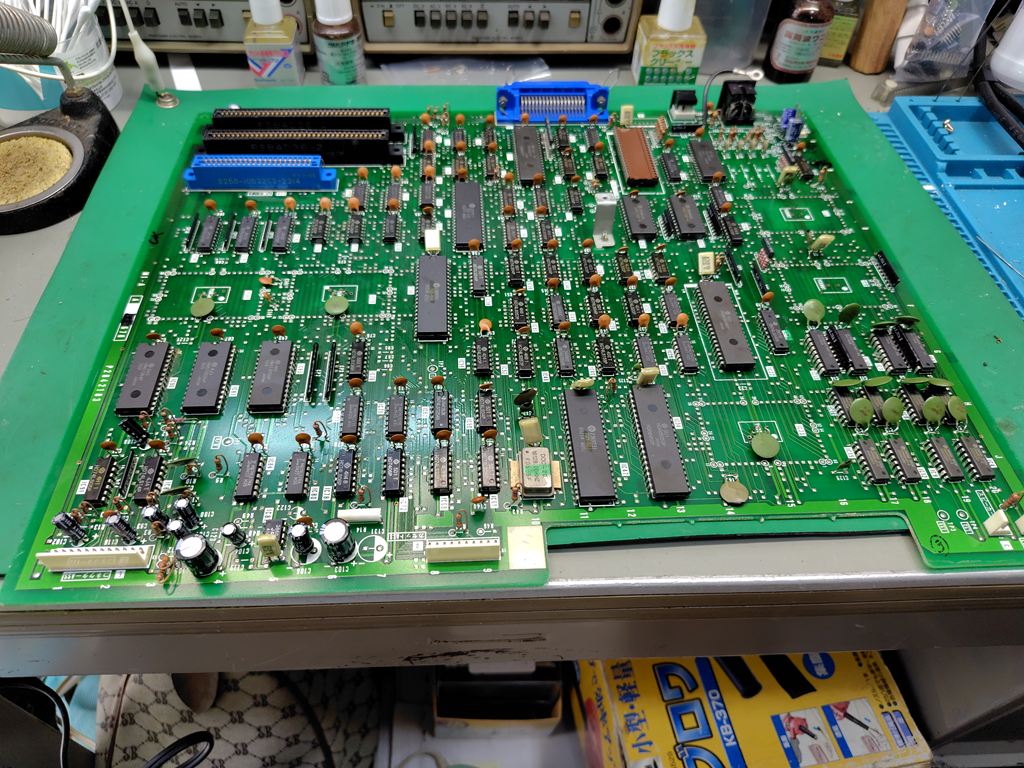

S1のST-B基板に取付けて使用する予定ですが、取付ける前にICをテストするためJB-806E来夢来人
用のM1-A基板でテストできる環境を作りました。

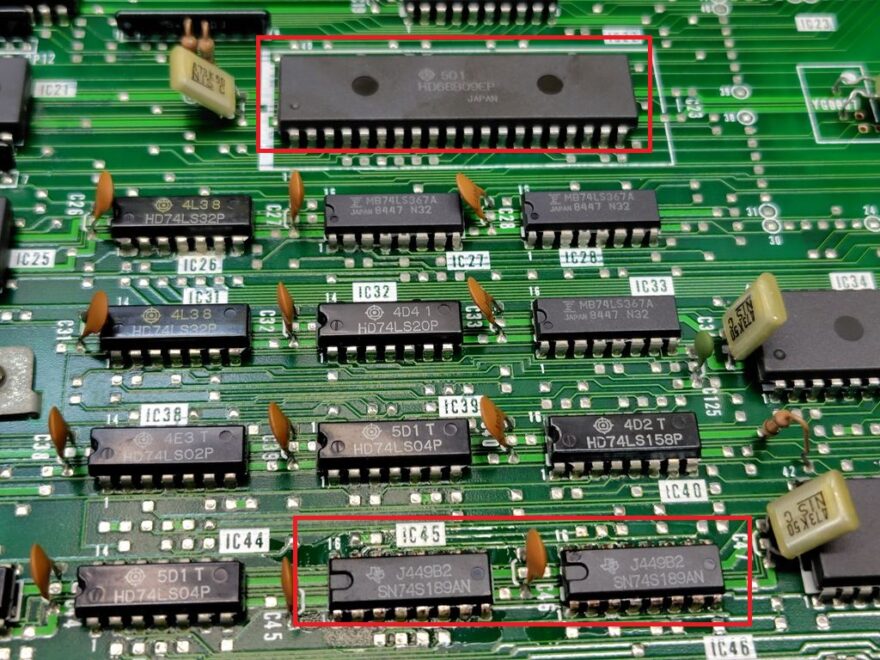

アドレスマッピングRAMのIC45とIC46をICソケットに交換します。ついでに63C09Eを取り付けて楽しめるようにMPU部もICソケット化します。
レビジョンの古い来夢来人のM1-A基板はMPU部がICソケットになっていたと思いますが、
この基板はRev.A6で68B09Eがハンダで直付けされていました(^^;;;

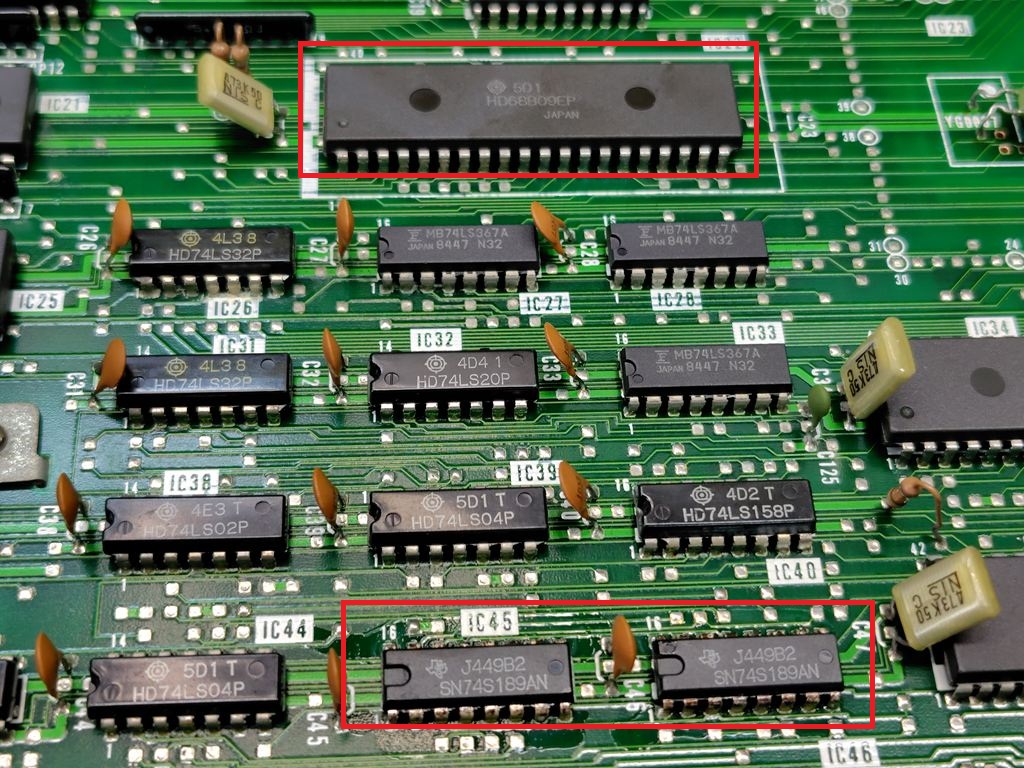

IC45とIC46のSN74S189ANを剥がします

上手に剥がれました(^^)

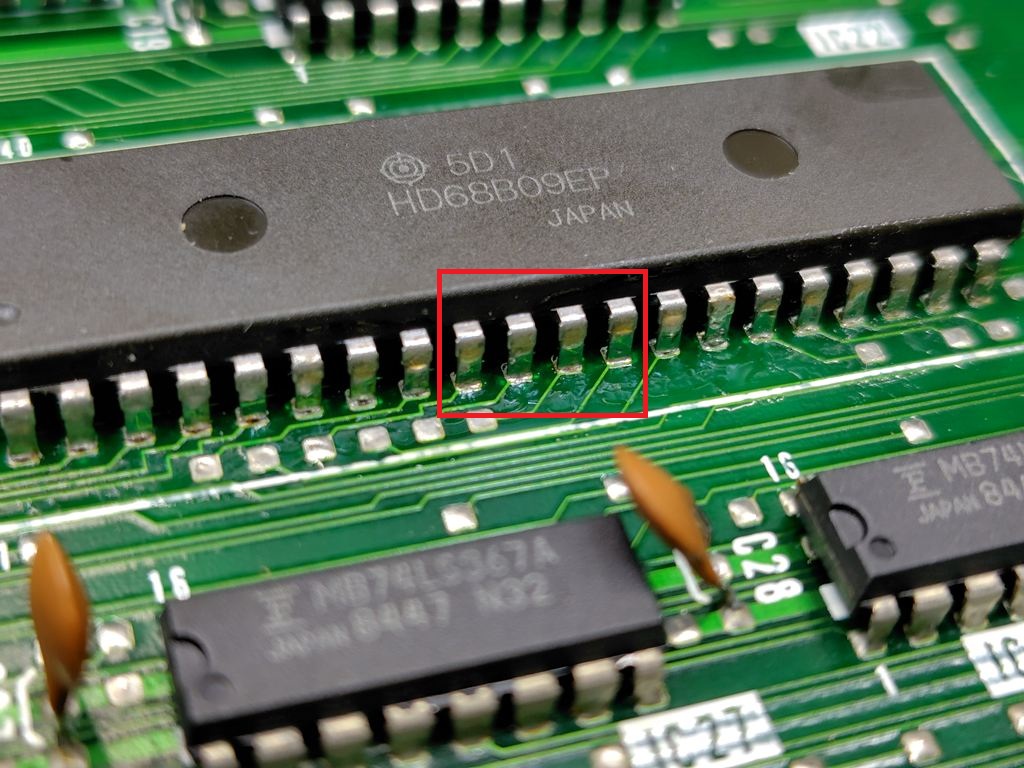

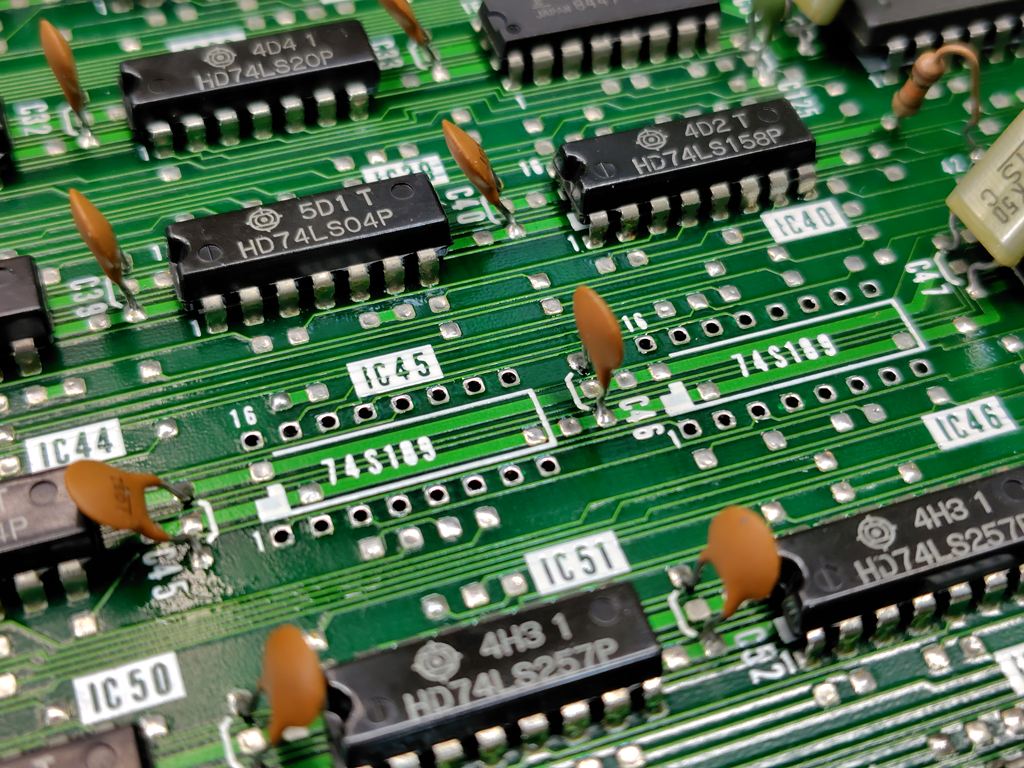

続いて、MPUのHD68B09EPを剥がしました。こちらは思ったよりも難航・・・・こんな感じで、完全にハンダが吸い取れないランドが何か所か発生します。
フラックスを増やしても、フィルタを新品に変えても何故だかうまく吸えませんでした。
これで成功すれば、今後S1/30のMPUもICソケット化して63C09Eを取り付けたいと思って
いましたが、これではS1/30は失敗しそうなのでやらない方が無難かも・・・・(^^;;;

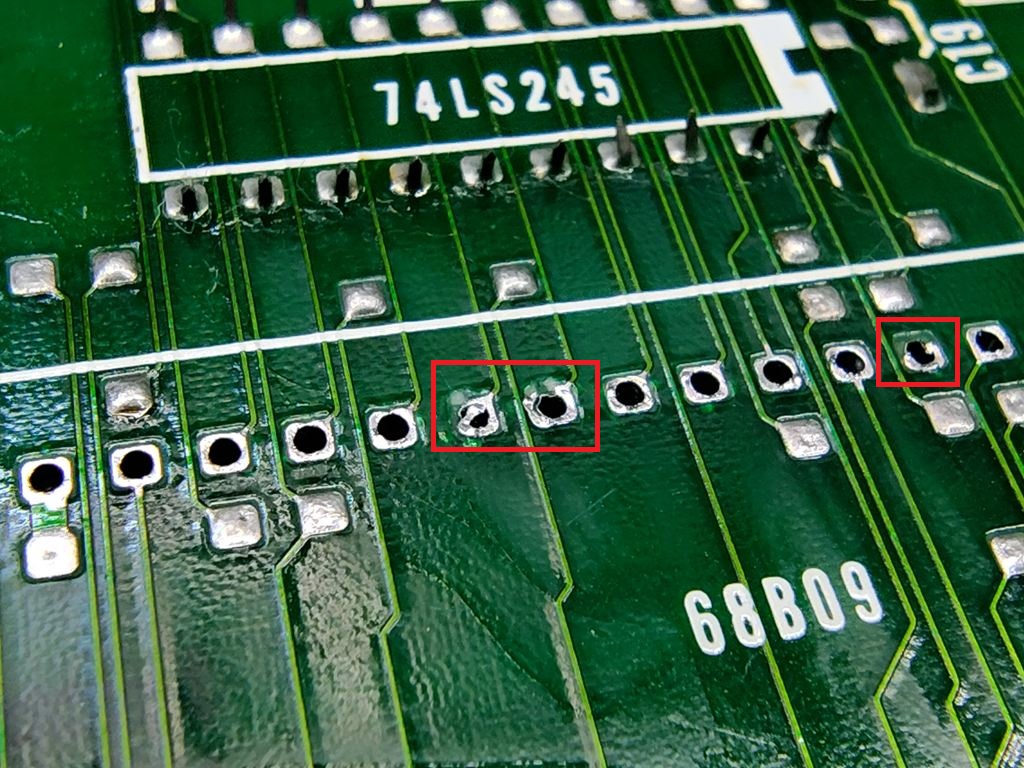

完全に剥がれてダメになったランドはありませんが、3か所ヤバい感じになってしまいましたもう少し練習&修行してからでないとS1/30の基板には手を出せそうにありません(泣

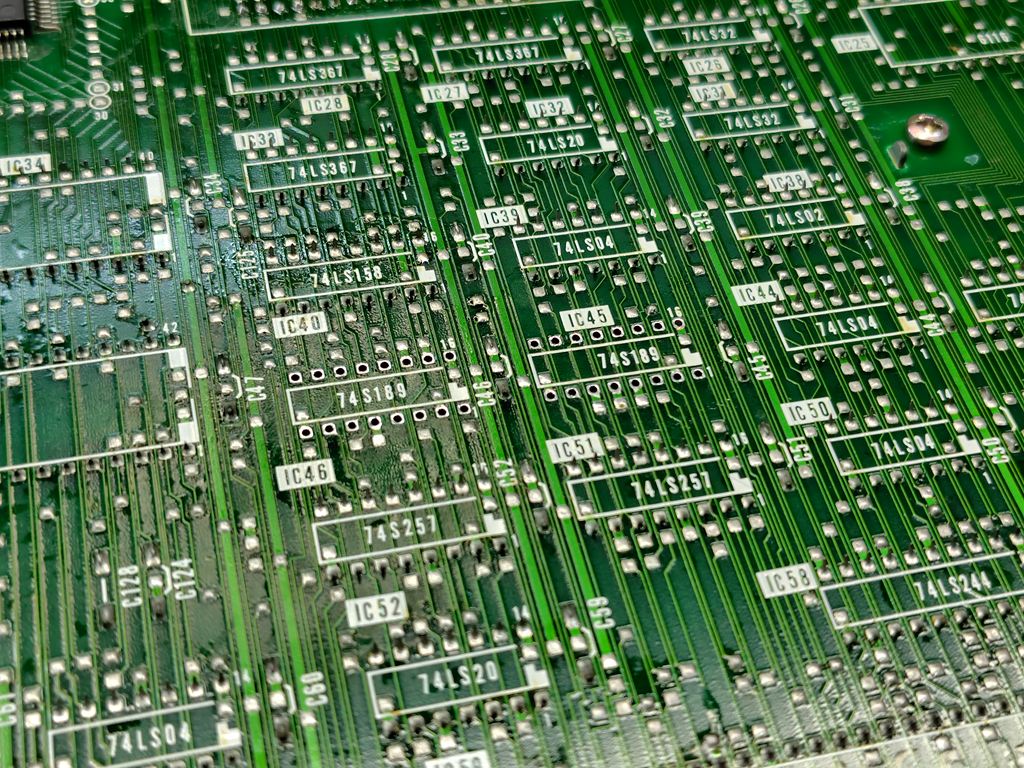

DIP16Pくらいまではスムーズには外れましたがDIP40Pでは様子が違います。
ピン数の問題ではなくドリル穴のサイズが違うのかなぁ~ ホント、うまくいきませんでした・・・

なんとかMMRとMPUを取外しできたので、ICソケットを取り付けます。
別の基板から外したDIP40Pソケットがあったので、取り付けてみようとチャレンジ・・・

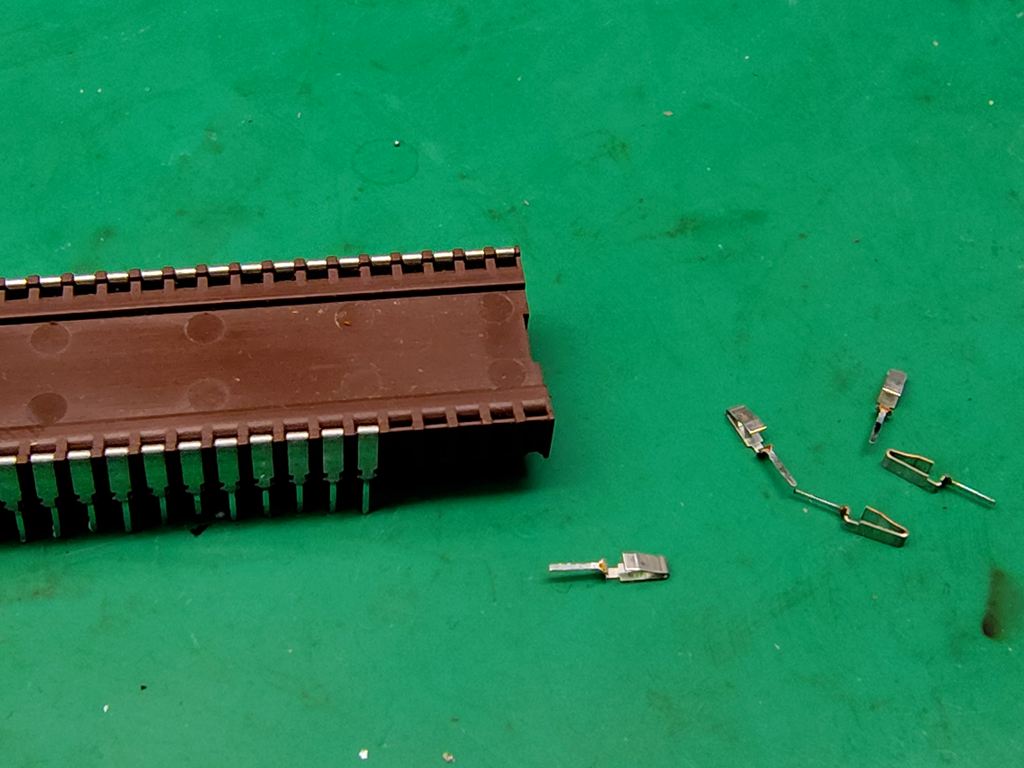

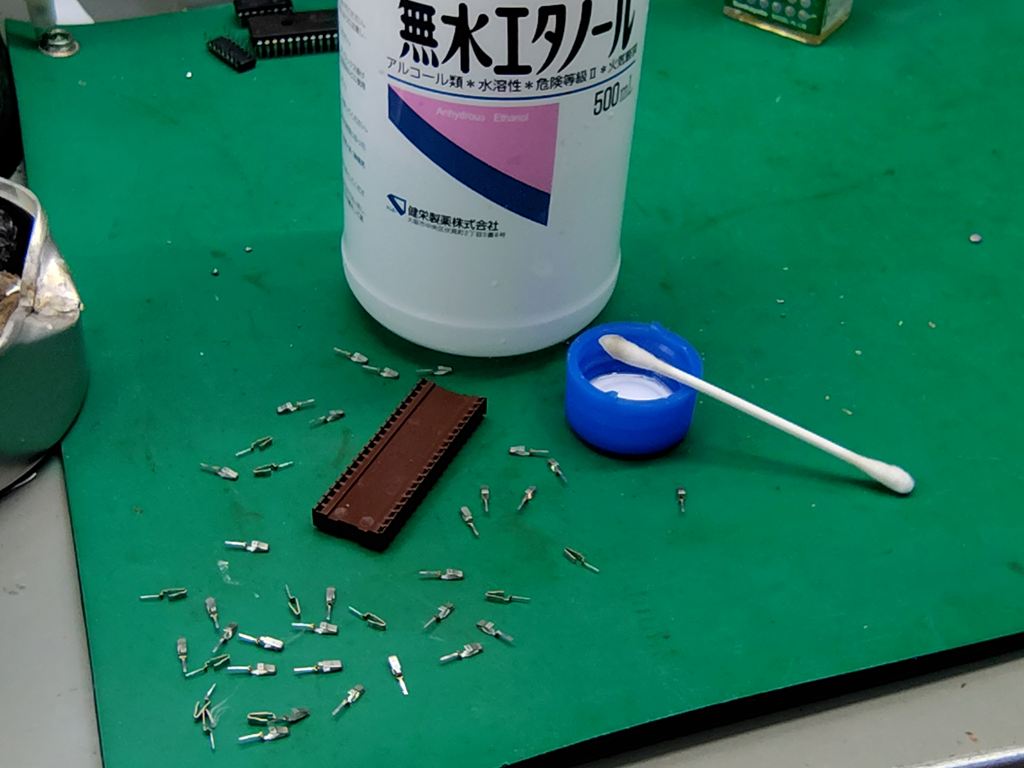

ピンの部分が外れるので無水エタノールで接点を洗ってから再利用します

ピンが固定されていないので、取付はかなり難しい感じです・・・ピンをマスキングテープで固定したり、ICをソケットに挿した状態でピンを固定したりして
チャレンジするも、結局取付できませんでした(^^;;;

壊れかけているランドをダメにしてしまいそうなので、途中であきらめて普通の丸ピン40P

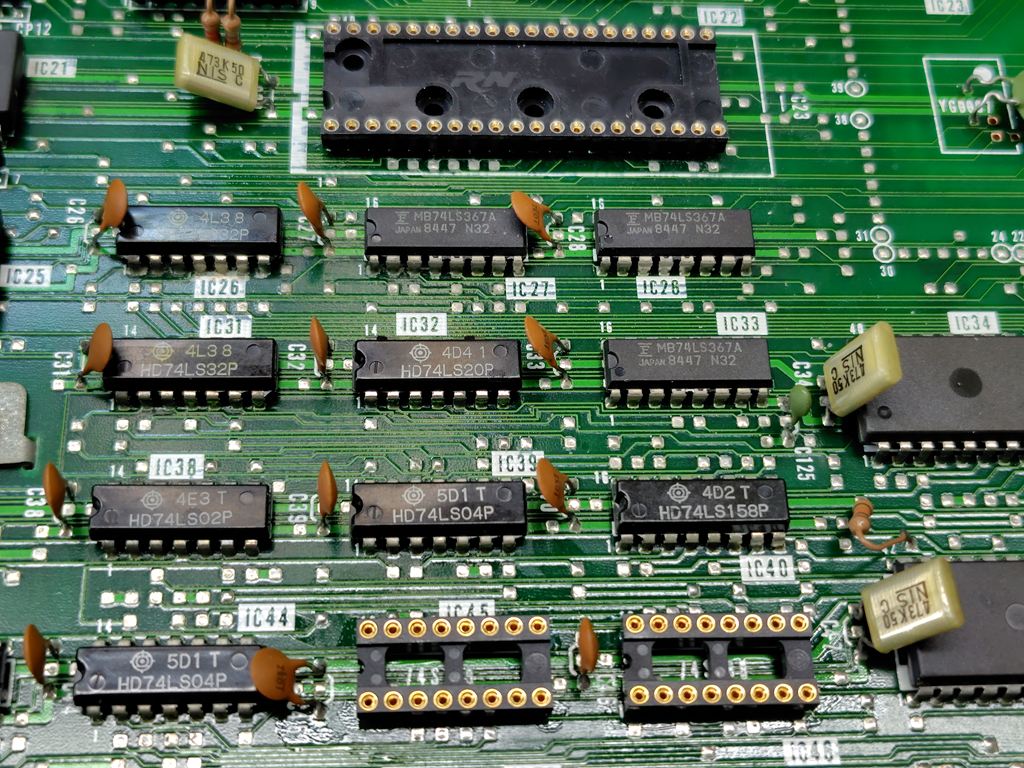

ソケットを取り付けました16PのICソケットはOMRONのXR2の背高タイプでいきます

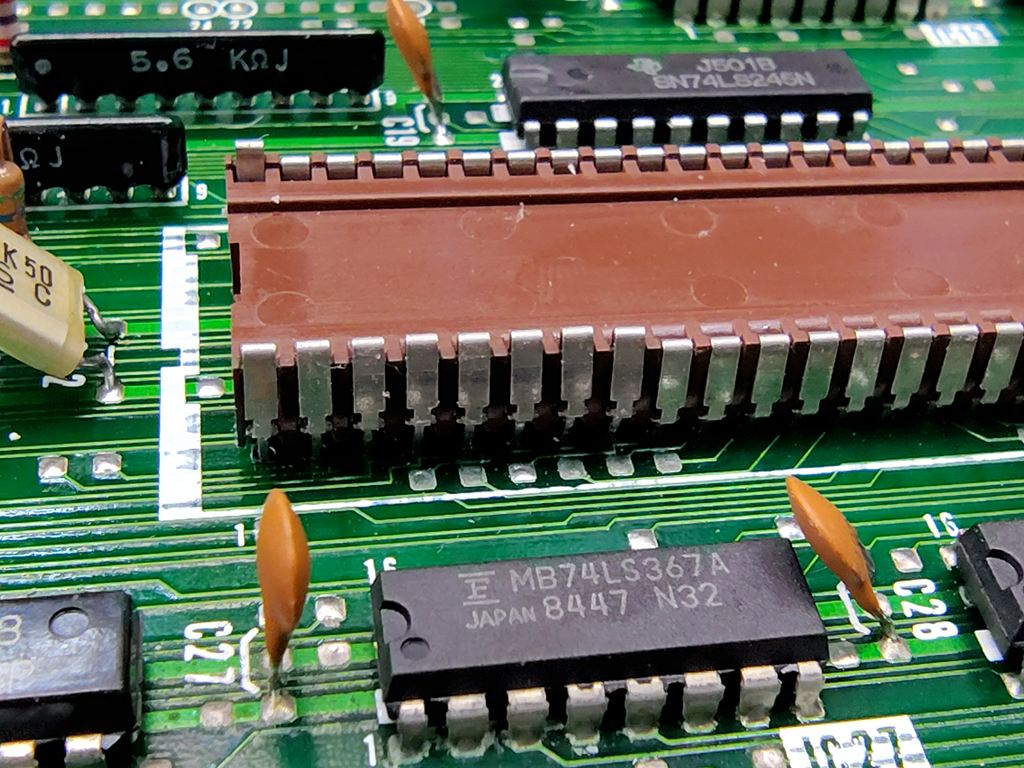

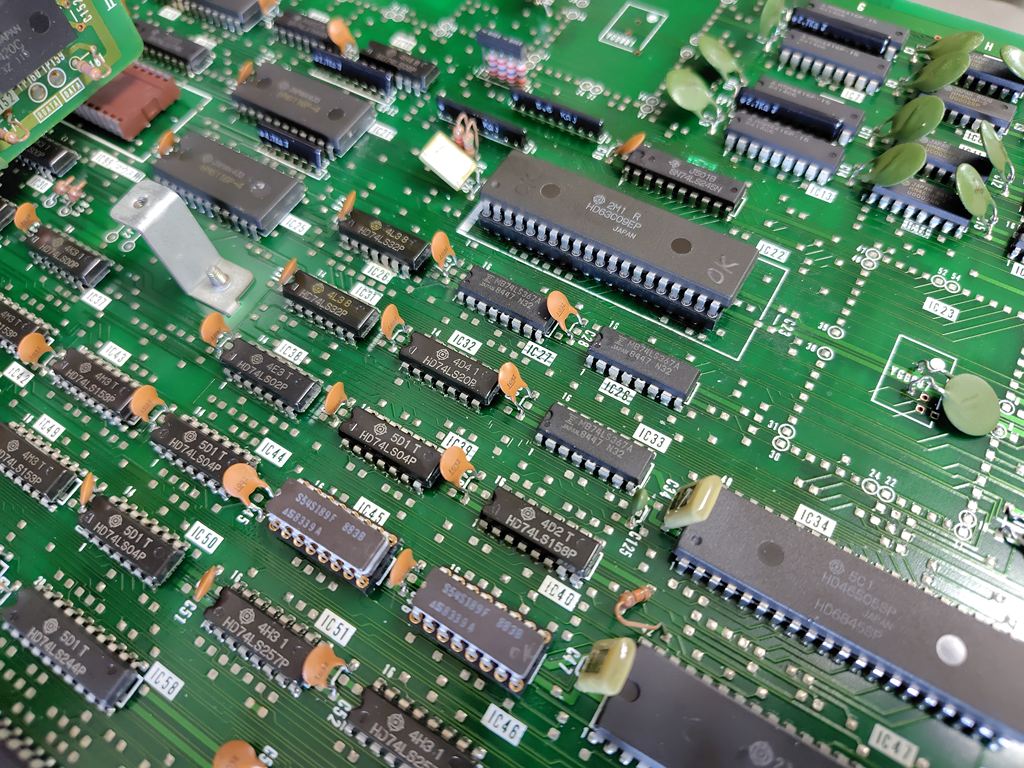

MPUとマッピングRAMを取り付けて改造完了

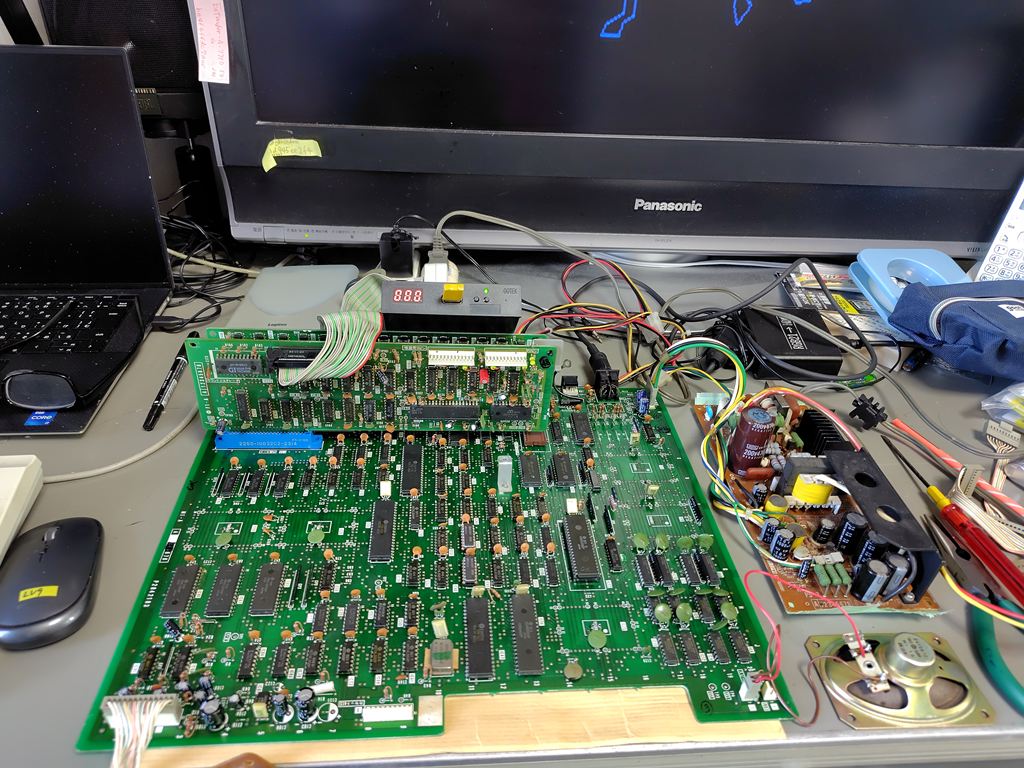

仮配線で動作確認してみます(^^)
S1のDEMOプログラムも正常に完走OK!

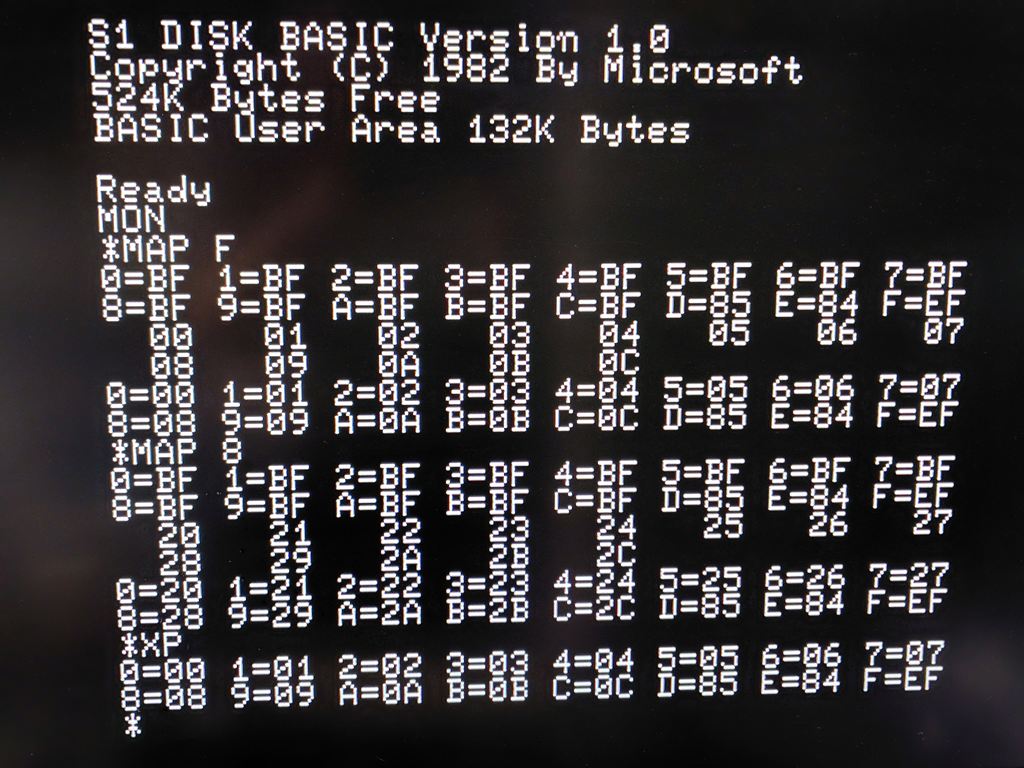

アドレスマッピングRAMの値を書き換えてみます。MAP FとMAP 8で動作確認してみましたが、正常に使えました(^^)。

S1のアドレスマッピングRAMをSN74S189AN → S54S189Fに替えても使えることを確認できました
厳密にはJB-806E来夢来人なのでS1での動作確認ではありませんが・・・ (^^;;;

MPUもHD63C09EPに換装しエミュレートモードで動作に問題ないことが確認できました。
今後ネイティブモードでの動作確認もしてみます(^^)

そんな アドレスマッピングRAM交換と動作確認の記録
