収集物の思い出【コンピュータ】:NEC PC-9821Ra40

Last Updated on 2013年10月21日 by kabekin

何でも集めていた頃の思い出を振り返ってみます。
今回、ご紹介するのは

収集物の思い出【コンピュータ】:NEC PC-9821Ra40


NECのデスクトップPCでPC-9821Raです
Ra300からRa40,Ra43まで一通り弄りました^^
PC9821では最終系のマシンで青札マシンより古い設計のようで、いろいろ負け要素の強い98ですが、できるだけの強化をしていました
Celeron 400MHzのPC-9821Ra40

背面の様子

2デッキにするために全面ベゼルとFDDマウントを別途購入

無改造時のベンチマーク

SIMMは72ピンですが、何を付けてもいいというわけではなく、合わないメモリを付けるとエラーになりました

とりあえず手軽に改造できるのはCPU、HDDとグラフィックです。
と、いうわけでCPUは載せ替えのみでいけるCeleron 766MHz、HDDは98で扱える物では最速と思われる
UW-SCSI2の68ピンタイプに変えてみます
CPU Celeron 766MHz

SCSIカードはPCIバス用のI/O -DATAのSC-U2PCI-3とSC-UPCI-3を使ってみました

内部で50Pの普通のSCSI-2を使いたい場合はSC-UPCI-3がいいですが、外部に68P-SCSIを取り出したい場合は
SC-U2PCI-3がよさそうです
HDDは68P LVDタイプのHDDを用意


FUJITSUのMAM3184MPとCOMPAQの10000rpmの高速版BD00921937です
グラフィックはメーカ不明のGeForce MX400のPCIカードを取り付け

DVDも見られるようにDVD周りも強化しました
本体内部のDVDドライブSCSI仕様のデッキ(日立 GF-1050)に交換しましたが、68P系のSCSIなので変換コネクタで50Pに変換します。

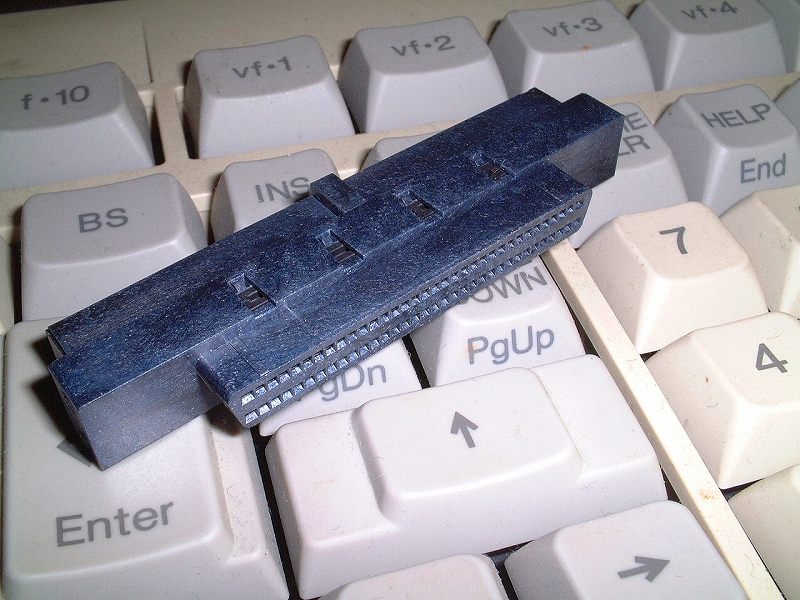

68P⇔50P変換コネクタ

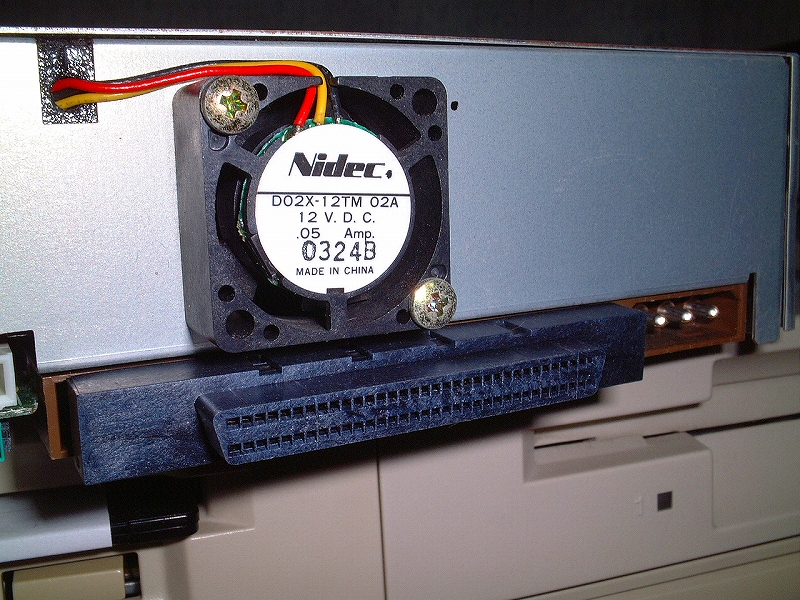

こんな感じで68P-SCSIのDVDドライブになります

87ボードも取り付けて外部1MBデッキも接続できます

本体基板への配線

改造後の様子

87ボードの外部1MBポートから8インチデッキも接続できます
改造後のベンチマーク

やはり主記憶がSIMMなので、ネックですね。やはり青札のDIMMには勝てません・・・
強化されたPC-9821RaではVCDやDVDも見られて便利なのですが、

WinDVDでDVD再生中
NECのSmartVisionTV Playerを使うとテレビやビデオの再生PCとして使用できます

残念ながらSmartVision HG本体のソフトやハードがWindowsXP以上でないと動作しないので、SmartVisionカードは
WindowsXPが動作するPC/AT機で動かしてイーサネット経由でSmartVision Playerを使う必要があります
私はイーサネット回線をSoftEther VPNで広島の実家と接続し神奈川から広島のテレビをリアルタイムでPC9821
Ra40で楽しんでいました
こんな感じで、売却してしまいました・・

今思うと、もったいないことをしてしまったかも・・・・
特にラッキーボード(PC-9801-98-S02)は手放したのは失敗かも


青札のV200とパシャリの写真

何故だかJRCのNRD91とYEWのSLPCと一緒の写真もありました。

CRTが無いので、ただ並べて写真を撮っただけだと思います^^;;;
